प्रसंस्करण उत्पाद और तकनीकी पृष्ठभूमि

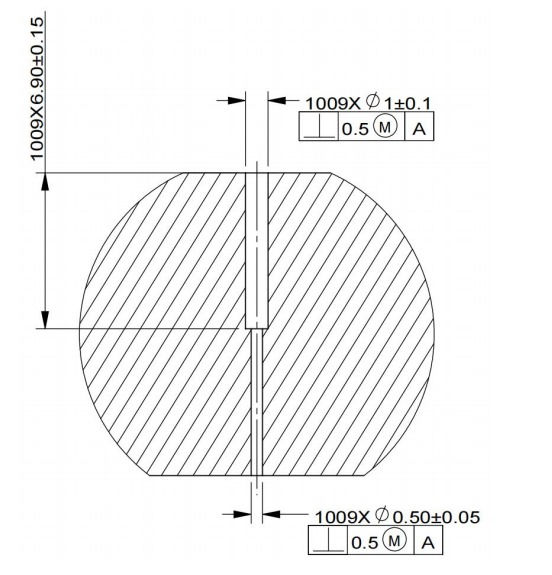

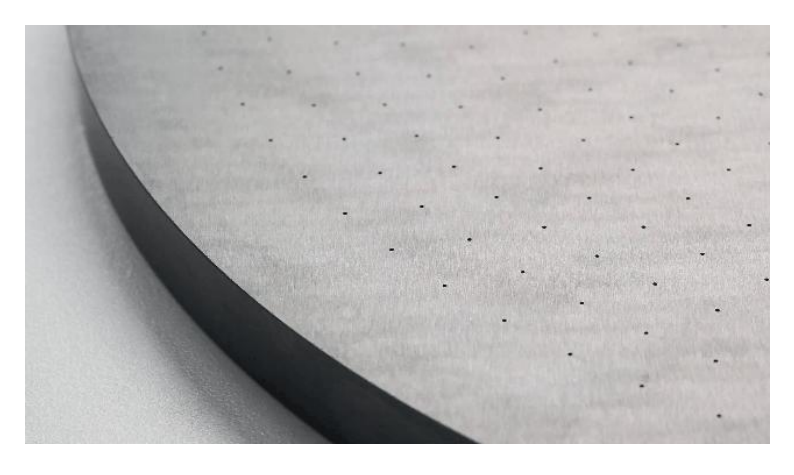

एक सेमीकंडक्टर उपकरण निर्माता ने हाल ही में सिलिकॉन कार्बाइड स्प्रे प्लेटों के लिए एक स्थानीयकरण परियोजना शुरू की है, जिसके लिए HV2,700 की कठोरता के साथ सिलिकॉन कार्बाइड सब्सट्रेट पर D0.5×6.5 मिमी (गहराई - से - व्यास अनुपात 13:1) और D1×6.5 मिमी के दो प्रकार के सरणी माइक्रोहोल को संसाधित करने की आवश्यकता होती है। तीसरी पीढ़ी के अर्धचालक नक़्क़ाशी उपकरण के मुख्य घटक के रूप में, यह घटक लंबे समय से आयात पर निर्भर रहा है। इसकी प्रसंस्करण सटीकता सीधे चिप निर्माण की उपज को प्रभावित करती है, और माइक्रोहोल प्रसंस्करण में चिपिंग नियंत्रण और गहराई से -व्यास अनुपात की सफलता घरेलू प्रतिस्थापन के लिए प्रमुख बाधाएं बन गई हैं।
उद्योग प्रसंस्करण दर्द बिंदु
पारंपरिक प्रसंस्करण समाधानों को तीन चुनौतियों का सामना करना पड़ता है:
सबसे पहले, सिलिकॉन कार्बाइड की कठोरता हीरे के करीब होती है, और साधारण ड्रिल बिट खराब होने से पहले केवल 3-5 छेद की प्रक्रिया कर सकते हैं;
दूसरा, 13:1 गहराई-से-व्यास अनुपात के कारण चिप्स को हटाना मुश्किल हो जाता है, जिससे आसानी से छेद की दीवार पर खरोंच आ सकती है या यहां तक कि ड्रिल बिट भी टूट सकती है;
तीसरा, आयातित OEM की लागत 28,000 युआन प्रति पीस जितनी अधिक है, और वितरण चक्र 6 महीने तक लंबा है, जो घरेलू सेमीकंडक्टर उपकरण आपूर्ति श्रृंखला की सुरक्षा को गंभीर रूप से प्रतिबंधित करता है।
बिशनसमाधान
सिलिकॉन कार्बाइड की अत्यधिक कठोर और भंगुर विशेषताओं को ध्यान में रखते हुए, बिशेन आर एंड डी टीम ने अभिनव रूप से "अल्ट्रासोनिक कंपन + इंटीग्रल पीसीडी ड्रिल" समग्र प्रक्रिया को अपनाया:
20kHz अल्ट्रासोनिक उच्च -आवृत्ति कंपन काटने के प्रतिरोध को 45% तक कम कर देता है, और 102 D0.5mm माइक्रोहोल की निरंतर और स्थिर प्रसंस्करण प्राप्त करने के लिए स्वतंत्र रूप से डिजाइन किए गए PCD (पॉलीक्रिस्टलाइन डायमंड) ड्रिल के साथ सहयोग करता है, और एक ड्रिल बिट का जीवन 20 गुना बढ़ जाता है।
शीतलक के प्रवेश को बढ़ाने के लिए अल्ट्रासोनिक गुहिकायन प्रभाव का उपयोग करके, छेद के मुंह की चिपिंग को 0.018 मिमी के भीतर नियंत्रित किया जाता है, जो उद्योग मानक 0.03 मिमी से बेहतर है
मूल सर्पिल चिप निष्कासन पथ डिज़ाइन यह सुनिश्चित करता है कि छेद की दीवार का खुरदरापन रा 13:1 गहराई के 0.4μm से कम या उसके बराबर हो {{3}से {{4}व्यास अनुपात वाला माइक्रोहोल सेमीकंडक्टर स्तर की सफाई आवश्यकताओं को पूरा करता है
तकनीकी सफलता मूल्य
इस प्रसंस्करण सत्यापन ने दो प्रमुख मील के पत्थर हासिल किए हैं: पहली बार, घरेलू सिलिकॉन कार्बाइड स्प्रे प्लेट माइक्रोहोल की प्रसंस्करण लागत को आयात मूल्य के 1/3 तक कम कर दिया गया है, और वितरण चक्र को 15 दिनों तक सीमित कर दिया गया है; अधिक सफलता, गहराई {{3} से - व्यास अनुपात प्रसंस्करण सीमा को उद्योग के सामान्य 8:1 से बढ़ाकर 13:1 कर दिया गया है, जिससे 5 एनएम से नीचे उन्नत प्रक्रिया चिप उपकरण के लिए स्वतंत्र और नियंत्रणीय भागों की गारंटी मिलती है।
