मोनोक्रिस्टलाइन सिलिकॉन घुमावदार इलेक्ट्रोड अल्ट्रा -सटीक ड्रिलिंग नवाचार

परिशुद्ध विनिर्माण के क्षेत्र में, एकल क्रिस्टल सिलिकॉन को "सूचना युग की आधारशिला" के रूप में जाना जाता है - स्मार्टफोन चिप्स से लेकर अंतरिक्ष उपग्रहों के ऑप्टिकल घटकों तक, नई ऊर्जा फोटोवोल्टिक कोशिकाओं से लेकर क्वांटम कंप्यूटिंग के मुख्य उपकरणों तक, इस उच्च शुद्धता, लगभग {{2} उत्तम क्रिस्टल सामग्री ने हमेशा विघटनकारी प्रौद्योगिकी की अंतर्निहित सहायक भूमिका निभाई है। जैसे ही सेमीकंडक्टर तकनीक 3 नैनोमीटर से नीचे की प्रक्रिया में प्रवेश करती है और फोटोवोल्टिक सेल दक्षता सैद्धांतिक सीमा से टूट जाती है, एकल क्रिस्टल सिलिकॉन प्रसंस्करण सटीकता के लिए बाजार की आवश्यकताएं माइक्रोन स्तर से नैनोमीटर स्तर तक बढ़ गई हैं। विशेष रूप से घुमावदार इलेक्ट्रोड ड्रिलिंग जैसी जटिल संरचनाओं के प्रसंस्करण में, सामग्री की उच्च भंगुरता, क्रिस्टल दिशात्मक दरार विशेषताओं और नैनोमीटर स्तर की एपर्चर सहिष्णुता के बीच विरोधाभास उच्च {{8}अंत चिप निर्माण और उच्च {9}ऊर्जा कण डिटेक्टरों जैसे अत्याधुनिक उद्योगों के विकास को प्रतिबंधित करने वाली एक महत्वपूर्ण बाधा बन रहा है।

‌उद्योग निर्णायक रिकॉर्ड

एकल क्रिस्टल सिलिकॉन का अल्ट्रा{0}}गहरा सूक्ष्म-छेद प्रसंस्करण: "अटक गई गर्दन" से "चीनी समाधान" तक
‌मामले की पृष्ठभूमि
जब एक प्रमुख घरेलू सेमीकंडक्टर उपकरण कंपनी 3D NAND स्टोरेज चिप्स के मुख्य घटकों का विकास कर रही थी, तो उसे एकल क्रिस्टल सिलिकॉन के अल्ट्रा {{1} गहरे सूक्ष्म {{2} छेद प्रसंस्करण की अत्यधिक चुनौती का सामना करना पड़ा: 24.75 मिमी (गहराई {6} से {{7} व्यास अनुपात 55:1) की मोटाई के साथ एक सिलिकॉन सब्सट्रेट पर केवल 0.45 मिमी व्यास वाले सूक्ष्म छिद्रों को संसाधित करना आवश्यक था, और इसकी सटीकता आवश्यकताएँ "एक बाल पर एक किलोमीटर गहरा कुआँ खोदने" के बराबर थीं। पहले, इस प्रकार की प्रक्रिया पर लंबे समय से जापानी और जर्मन कंपनियों का एकाधिकार था। घरेलू निर्माताओं को न केवल प्रति पीस 10,000 युआन से अधिक की आयात लागत का भुगतान करना पड़ा, बल्कि तकनीकी रुकावटों के कारण आपूर्ति श्रृंखला जोखिमों का भी सामना करना पड़ा।

‌दर्द बिंदु सीधा हमला

‌परिशुद्धता नियंत्रण से बाहर: पारंपरिक कार्बाइड ड्रिल के साथ प्रसंस्करण के बाद, छेद की दीवार का खुरदरापन 6.54μm (उद्योग मानक से 3 गुना) से अधिक या उसके बराबर होता है, और गोलाई विचलन> 0.025 मिमी होता है, जिससे सीधे चिप सिग्नल ट्रांसमिशन हानि दर में वृद्धि होती है;
उपज अभिशाप: मोनोक्रिस्टलाइन सिलिकॉन कच्चे माल की लागत 60% से अधिक है, लेकिन किनारे ढहने और माइक्रोक्रैक जैसे दोषों के कारण वर्कपीस स्क्रैप दर 35% तक पहुंच जाती है, और कंपनी का वार्षिक नुकसान 20 मिलियन युआन से अधिक हो जाता है;
‌प्रौद्योगिकी अंतर: विदेशी उपकरण चीनी निर्माताओं को "गतिशील कंपन दमन" जैसे कोर एल्गोरिदम मॉड्यूल का उपयोग करने से रोकते हैं, और इसे बदलने के लिए कोई परिपक्व घरेलू प्रक्रिया नहीं है।
‌MID समाधान
मध्य परिशुद्धतामशीनिंग ने अल्ट्रासोनिक सहायक प्रणाली + नैनोक्रिस्टलाइन पीसीडी ड्रिल बिट के माध्यम से उपरोक्त समस्याओं को सफलतापूर्वक हल किया, जिससे चार विघटनकारी सफलताएं प्राप्त हुईं:

‌टूल लाइफ मिथक:एक एकल पीसीडी ड्रिल लगातार 2,000 छेदों को संसाधित कर सकती है, जो आयातित उपकरण जीवन से 20 गुना अधिक है, और लागत प्रति छेद 5 युआन से कम हो जाती है;

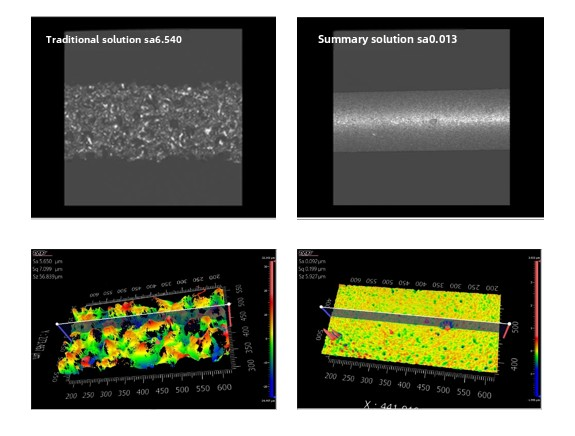

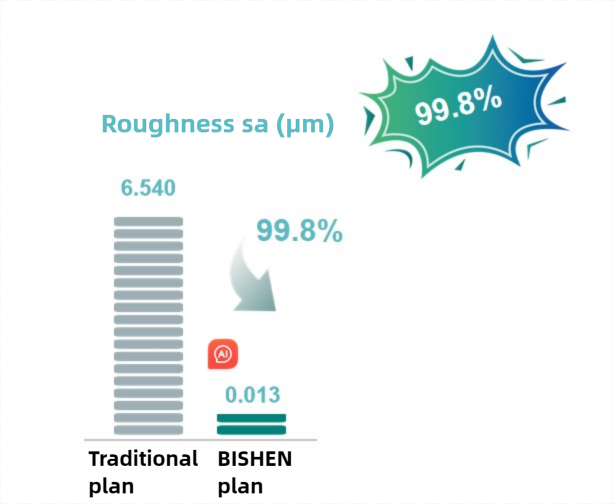

‌नैनो-स्तर की सतह क्रांति‌:छेद की दीवार का खुरदरापन Sa 6.54μm से घटकर 0.013μm (99.8% की कमी) हो गया है, जो एयरोस्पेस ऑप्टिकल मिरर पॉलिशिंग मानक (ISO 10110-8) से बेहतर है;

‌शून्य दोष प्रसंस्करण‌:प्रवेश द्वार पर किनारे के ढहने की दर शून्य है, और गोलाई त्रुटि 0.003 मिमी (मानव लाल रक्त कोशिकाओं के व्यास के 1/3 के बराबर) तक कम हो जाती है;

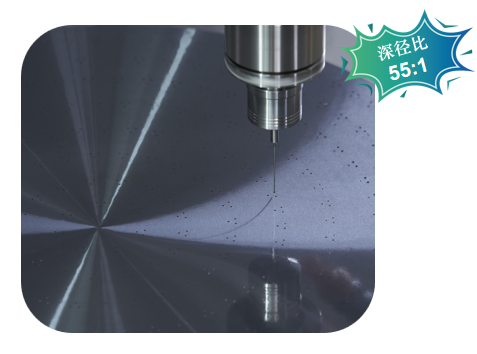

‌गहरा-से-व्यास अनुपात सीमा‌:55:1 प्रसंस्करण क्षमता सेमीकंडक्टर्स (आईटीआरएस) के लिए अंतर्राष्ट्रीय प्रौद्योगिकी रोडमैप द्वारा अनुमानित 2030 प्रौद्योगिकी नोड को तोड़ती है और निर्धारित समय से 7 साल पहले मानक तक पहुंच जाती है।

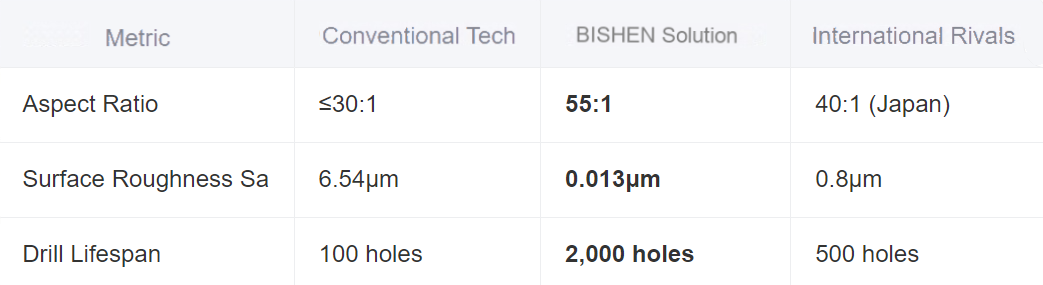

प्रौद्योगिकी बेंचमार्किंग (बनाम वैश्विक प्रतिस्पर्धी)

प्रसंस्करण तुलना

औद्योगिक प्रभाव

एकल मामले से पारिस्थितिकी तंत्र परिवर्तन तक‌

इस सफलता ने विभिन्न उद्योग नवप्रवर्तनों को उत्प्रेरित किया है:

‌अर्धचालक स्थानीयकरण‌:3D NAND के माध्यम से होल प्रोसेसिंग दक्षता में 300% की वृद्धि हुई, जिससे यांग्त्ज़ी मेमोरी की उत्पादन लागत 18% कम हो गई।

‌फोटोवोल्टिक लागत क्रांति‌:हेटेरोजंक्शन सौर सेल बैक-इलेक्ट्रोड माइक्रोहोल उपज 72% से बढ़कर 98% हो गई, जिससे प्रति पैनल लागत में ¥0.4/W की कटौती हुई।

‌अंतरिक्ष प्रकाशिकी उन्नति‌: चीन के "ज़ंटियन" अंतरिक्ष दूरबीन के लिए सक्षम उप-10एनएम उपसतह क्षति सिलिकॉन माइक्रोहोल एरे, परिमाण के दो आदेशों द्वारा इमेजिंग रिज़ॉल्यूशन को बढ़ावा देना।

‌प्रौद्योगिकी प्रसार मानचित्र

‌मध्य प्रोफ़ाइल:‌
एमआईडी छोटे {{0}बैच, उच्च -मिश्रण उत्पादन, एकीकृत सीएनसी मशीनिंग (±0.002मिमी), शीट मेटल फैब्रिकेशन और औद्योगिक 3डी प्रिंटिंग के लिए सटीक धातु निर्माण में अग्रणी है। सेमीकंडक्टर, चिकित्सा और नई ऊर्जा क्षेत्रों में विशेषज्ञता, हम एआई संचालित गुणवत्ता नियंत्रण (दोष दर) के साथ कस्टम घटक वितरित करते हैं<0.5%) and ultrasonic-assisted processes (Ra ≤0.4μm). Our agile production systems slash lead times by 40% while reducing costs 30-50%, empowering clients from prototyping to volume scaling with ISO-certified precision.
