वजन में अवशिष्ट तनाव को प्रबंधित करना -संरचनाओं की जेब को कम करना

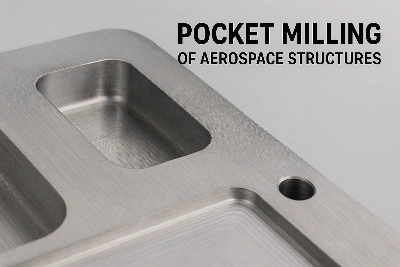

वजन कम करने के लिए विमान के धड़ के फ्रेम और विंग स्पार्स को अक्सर पॉकेट मिलिंग के माध्यम से आक्रामक सामग्री हटाने से गुजरना पड़ता है। ये "लाइटनिंग पॉकेट्स" संरचनात्मक दक्षता के लिए आवश्यक हैं, लेकिन एक छिपी हुई चुनौती पैदा करते हैं: जैसे ही आंतरिक सामग्री हटा दी जाती है, अवशिष्ट तनाव असमान रूप से जारी होते हैं, जिससे भाग में विकृति या विकृति आ जाती है।

चुनौती

पॉकेट मिलिंग ठोस स्टॉक में फंसे निर्माण और गर्मी उपचार तनाव से राहत दिलाती है। सावधानीपूर्वक नियंत्रण के बिना, यह राहत पसलियों, किनारों, या बढ़ते सतहों के दृश्यमान ज्यामितीय विचलन का कारण बन सकती है। उच्च परिशुद्धता वाले संरचनात्मक घटकों के लिए, यहां तक ​​कि मामूली वॉरपेज भी भागों को अनुपयोगी बना देता है या महंगी मरम्मत की आवश्यकता होती है।

समाधान दृष्टिकोण

हमने विरूपण जोखिम का प्रतिकार करने के लिए एक बहु-आयामी तकनीक विकसित की है:

सममित मशीनिंग अनुक्रम
पॉकेटिंग एक प्रतिबिंबित, वैकल्पिक पैटर्न में की जाती है {{0}उदाहरण के लिए, तनाव से राहत को संतुलित करने और ताना-बाना प्रवृत्ति को कम करने के लिए एक के बाद एक विपरीत पक्षों से मिलिंग पॉकेटिंग।

मध्यस्थ तनाव-राहत एनीलिंग
नियंत्रित तापमान (एल्यूमीनियम मिश्रधातु के लिए ~300-400 डिग्री, या टाइटेनियम/मिश्रधातु के लिए उपयुक्त स्तर) पर की जाने वाली मध्य{0}}प्रक्रिया एनीलिंग अंतिम फिनिश कटौती से पहले अवशिष्ट तनाव को कम करती है।

निम्न-तनाव कम करने वाले पैरामीटर
कम रेडियल जुड़ाव, कम फ़ीड दरें, और ठंडा काटने वाला तरल पदार्थ मिलकर काटने को प्रेरित थर्मल और यांत्रिक तनाव को न्यूनतम स्तर पर रखता है।

परिणाम प्राप्त हुए

वॉरपेज को 1-मीटर लाइटनिंग पैनल में 0.02 मिमी से कम कर दिया गया था, जबकि शुरुआत में इसे 0.1 मिमी से कम किया गया था।

अंतिम भाग बिना किसी पुन: कार्य के समतलता और असेंबली सहनशीलता से मेल खाते थे

अनुकूलित एनीलिंग शेड्यूलिंग की बदौलत चक्र समय प्रभाव को 10% से कम रखा गया

जब बड़े संरचनात्मक घटकों को पॉकेट मिलिंग के माध्यम से हल्का करने की आवश्यकता होती है, तो यह प्रक्रिया केवल सामग्री को हटाने के बारे में नहीं है -यह इसके बारे में हैतनाव मुक्ति की भविष्यवाणी करना और उसका प्रबंधन करना. नियंत्रित समरूपता, गर्मी उपचार और कोमल कटिंग के माध्यम से, हम यह सुनिश्चित करते हैं कि प्रत्येक पॉकेट मिल्ड भाग को सत्य के करीब छोड़े, कल्पना से आगे नहीं।

यदि यह उन चुनौतियों से मेल खाता है जिनका आप सामना कर रहे हैं {{0}बड़े मिल्ड पॉकेट्स में ताना-बाना, संरचनात्मक आवासों में सटीक समतलता-मुझे अपनी जॉब फ़ाइल (STEP या IGES) भेजें और मैं आपकी सामग्री और मशीन के अनुरूप एक संतुलित तनाव प्रबंधन रणनीति का प्रस्ताव रखूंगा।
