शॉट पीनिंग खुरदरी सतह के बावजूद थकान शक्ति में सुधार क्यों करती है?

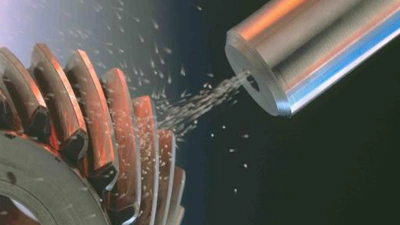

सटीक घटकों के प्रदर्शन को बढ़ाने के लिए शॉट पीनिंग एक व्यापक रूप से उपयोग की जाने वाली सतह उपचार तकनीक है। मूल सिद्धांत में नियंत्रित परिस्थितियों में उच्च वेग से अनगिनत उच्च कठोरता, गोलाकार मीडिया के साथ एक घटक सतह पर बमबारी करना शामिल है, जिससे स्थानीयकृत प्लास्टिक विरूपण होता है। हालांकि सैंडब्लास्टिंग और शॉट ब्लास्टिंग जैसी प्रक्रियाओं के समान, जो मीडिया और मापदंडों में भिन्न होती हैं, शॉट पीनिंग एक अद्वितीय कोल्ड वर्किंग तंत्र का अनुसरण करती है। यह लेख इसी पर केंद्रित हैगोली मारनाएक प्रतिनिधि प्रक्रिया के रूप में.

शॉट पीनिंग किसी घटक की सतह को कैसे बदल देती है?

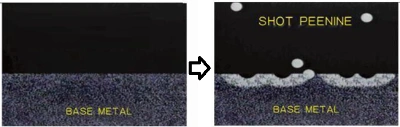

शॉट पीनिंग के दौरान, बड़ी संख्या में उच्च गति वाले मीडिया सतह पर हमला करते हैं, जिससे छोटे-छोटे गड्ढे बन जाते हैं और सतह की परत में प्लास्टिक विरूपण होता है। जब तक मूल सतह खुरदरापन अपेक्षाकृत अधिक (Ra > 6.3 μm) न हो, प्रक्रिया आम तौर पर होती हैसतह का खुरदरापन बढ़ जाता है.

यह एक सामान्य विरोधाभास को जन्म देता है: बढ़ी हुई खुरदरापन अक्सर सहसंबद्ध होती हैथकान शक्ति कम हो गई, जैसा कि थकान जीवन गणना में देखा गया है जिसमें सतह खुरदरापन सुधार कारक शामिल हैं।

दूसरी ओर, शॉट पीनिंग भी एक हैथकान शक्ति में सुधार के लिए सिद्ध विधि, यहां तक ​​कि सामग्री या भाग की ज्यामिति को बदले बिना भी। ये दोनों कथन सत्य कैसे हो सकते हैं?

दो सुदृढीकरण तंत्र: तनाव आधारित और संरचनात्मक

स्पष्ट विरोधाभास को समझने से हल हो जाता हैदोहरी सुदृढ़ीकरण तंत्रवह शॉट पीनिंग ऑफर:

अवशिष्ट संपीड़न तनाव सुदृढीकरण

जब पीनिंग मीडिया सतह पर प्रभाव डालता है, तो बाहरी परत प्लास्टिक विरूपण से गुजरती है, जबकि आंतरिक परत लोचदार रहती है। प्रभाव के बाद, प्लास्टिक रूप से विकृत सतह अंतर्निहित लोचदार परत द्वारा बाधित होती है, जिसके परिणामस्वरूप होता हैस्थिर अवशिष्ट संपीड़न तनाव क्षेत्र.

यह संपीड़ित तनाव चक्रीय भार के तन्य घटक का प्रतिकार करता है, थकान दरारों की शुरुआत और वृद्धि में देरी या दमन करता है।

यह प्रभाव विशेष रूप से फायदेमंद होता है जब पहले से मौजूद माइक्रोक्रैक या दोष मौजूद होते हैं, क्योंकि संपीड़न तनाव उन दरारों को "बंद" करने में मदद करता है, जिससे थकान विफलता का जोखिम काफी कम हो जाता है।

सूक्ष्म संरचनात्मक शोधन

उच्च-घनत्व प्रभावों के कारण सामग्री में पर्याप्त सूक्ष्म संरचनात्मक परिवर्तन भी होते हैं:

सतही अनाज शोधन और अव्यवस्था घनत्व में वृद्धि

सबग्रेन संरचनाओं का निर्माण

ऑस्टेनिटिक स्टील्स जैसी सामग्रियों में,मार्टेंसिटिक चरण परिवर्तनघटित हो सकता है, जिससे परिवर्तन प्रेरित मजबूती जुड़ जाएगी

क्रिस्टल जाली के भीतर फिसलन में बाधा, कठोर सतह और आंतरिक मैट्रिक्स के बीच विरूपण को सीमित करना

ये परिवर्तन सतह की कठोरता, पहनने के प्रतिरोध को बढ़ाते हैं, और थकान दरार के गठन में देरी करते हैं।

क्या शॉट पीनिंग हमेशा प्रभावी होती है? केवल उचित प्रक्रिया डिज़ाइन के साथ

जबकि शॉट पीनिंग से थकान शक्ति में सुधार हो सकता है20% से 60%, इसकी प्रभावशीलता सावधानीपूर्वक नियंत्रित प्रक्रिया मापदंडों पर निर्भर करती है। परिणाम को प्रभावित करने वाले कारकों में शामिल हैं:

मीडिया प्रकार, आकार, आकार

पीनिंग दबाव और वेग

प्रभाव कोण और दिशा

कवरेज दर और पुनरावृत्ति चक्र

घटक की प्रारंभिक सतह स्थिति

दूसरे शब्दों में,शॉट पीइंग उतना आसान नहीं है जितना दिखता है. खराब नियंत्रित मापदंडों के परिणामस्वरूप सुधार के बजाय समय से पहले क्षति हो सकती है।

निष्कर्ष

शॉट पीनिंग का परिचयलाभकारी अवशिष्ट संपीड़न तनावऔरसूक्ष्म संरचनात्मक संवर्द्धनजो घटक थकान जीवन और पहनने के प्रतिरोध को महत्वपूर्ण रूप से बढ़ाता है।
भले ही यह सतह की खुरदरापन को बढ़ाता है, समग्र लाभ अक्सर कमियों से अधिक होते हैं-यदि प्रक्रिया ठीक से अनुकूलित है. एयरोस्पेस, ऑटोमोटिव और उच्च प्रदर्शन मशीनरी जैसे उद्योगों के लिए, विश्वसनीयता और स्थायित्व की खोज में शॉट पीनिंग एक महत्वपूर्ण उपकरण बना हुआ है।(文章来源:iMechanics机械)
