पतली दीवार वाले इंजन रिंगों में थर्मल विस्तार नियंत्रण: बड़े-व्यास वाले हिस्सों में गर्मी का प्रबंधन

पतली दीवार वाली रिंग, जैसे इंजन केसिंग, बड़े कनेक्टर रिंग और अन्य महत्वपूर्ण एयरोस्पेस घटक, अक्सर पतले खंडों लेकिन बड़े व्यास के साथ निर्मित होते हैं। हालाँकि ये हिस्से हल्के और लागत प्रभावी हैं, लेकिन ये महत्वपूर्ण मशीनिंग चुनौतियों के साथ आते हैं। पतली दीवारें उन्हें मशीनिंग के दौरान थर्मल विरूपण के प्रति अत्यधिक संवेदनशील बनाती हैं, खासकर जब बोर जैसी उच्च परिशुद्धता वाली आंतरिक विशेषताएं शामिल होती हैं।

चुनौती

बड़े-व्यास, पतली दीवार वाले घटकों की मशीनिंग करते समय, प्राथमिक चुनौती प्रबंधन की होती हैथर्मल विस्तारकाटने की प्रक्रिया के दौरान. जैसे ही उपकरण सामग्री के साथ इंटरैक्ट करता है,स्थानीयकृत ताप उत्पादनओर जाता हैअरैखिक थर्मल विरूपण, जिससे भाग मुड़ या विकृत हो जाता है। आंतरिक छिद्रों या अन्य सटीक विशेषताओं की मशीनिंग करते समय यह विकृति विशेष रूप से समस्याग्रस्त होती है, क्योंकि एक छोटा सा बदलाव भी भाग की अखंडता से समझौता कर सकता है।

तापमान में उतार-चढ़ावज्यामिति को प्रभावित करते हैं, जिससे महत्वपूर्ण विशेषताओं का गलत संरेखण होता है।

थर्मल विरूपणबड़े, जटिल भागों के लिए सख्त सहनशीलता हासिल करना मुश्किल हो जाता है।

अनियंत्रित गर्मीख़राब आयामी सटीकता के कारण स्क्रैप या पुनः कार्य होता है।

हमारा समाधान दृष्टिकोण

इन चुनौतियों का समाधान करने के लिए, बिशेन प्रिसिजन ने एक एकीकृत थर्मल नियंत्रण रणनीति विकसित की है जो जोड़ती हैउन्नत शीतलन प्रौद्योगिकियाँ, वास्तविक समय तापमान की निगरानी, औरलेजर प्रोफाइलिंग सिस्टम:

वास्तविक समय तापमान नियंत्रण
हम रोजगार देते हैंअवरक्त तापमान सेंसरउपकरण और वर्कपीस के तापमान की लगातार निगरानी करने के लिए सीएनसी मशीनिंग प्रक्रिया में एकीकृत। यह हमें स्थिर तापीय वातावरण बनाए रखने के लिए कटिंग मापदंडों को समायोजित करने की अनुमति देता है।

खंडित शीतलन प्रक्रिया
निरंतर शीतलक प्रवाह के बजाय, हम एक का उपयोग करते हैंखंडित शीतलन रणनीतिजो मशीनिंग चरणों के साथ सिंक्रनाइज़ करके चरणों में शीतलन तरल पदार्थ लागू करता है। यह थर्मल झटके को रोकता है और असमान सामग्री विस्तार के जोखिम को कम करता है।

वास्तविक समय की निगरानी के लिए लेजर प्रोफाइलिंग
सटीकता बनाए रखने के लिए, हम उपयोग करते हैंलेजर प्रोफाइलिंग सिस्टमजो मशीनीकृत होने पर भाग की सतह और आंतरिक विशेषताओं को मापता है। सिस्टम थर्मल विस्तार के कारण होने वाले आयामी बदलावों पर प्रतिक्रिया प्रदान करता है, जिससे वास्तविक समय मुआवजे और टूलपाथ के समायोजन की अनुमति मिलती है।

मशीनिंग के बाद आराम
मशीनिंग के बाद, सामग्री को आराम देने और परिष्करण से पहले आंतरिक तनाव को स्थिर करने के लिए भागों को नियंत्रित वातावरण में रखा जाता है। यह आयामी स्थिरता सुनिश्चित करने में मदद करता है और अंतिम सटीकता में सुधार करता है।

परिणाम

एप्लीकेशन केस: इंजन माउंटिंग रिंग

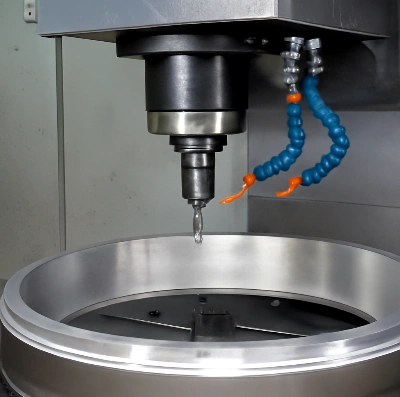

हाल ही के एक प्रोजेक्ट में, हमें बड़े पैमाने पर मशीनिंग का काम सौंपा गया थाएल्यूमीनियम मिश्र धातु इंजन माउंटिंग रिंग5 मिमी की दीवार मोटाई और 500 मिमी के बाहरी व्यास के साथ। घटक को संभोग भागों के साथ उचित फिटमेंट के लिए आंतरिक बोर में उच्च परिशुद्धता की आवश्यकता होती है।

एक सटीक थर्मल प्रबंधन रणनीति के बिना, काटने के दौरान तापमान-प्रेरित विकृति के कारण बोर 0.03 मिमी तक गलत संरेखण हो गया, जिससे स्क्रैप दर अधिक हो गई। हमारे कार्यान्वयन द्वाराबहु-चरण शीतलन प्रणालीऔरलेजर प्रोफाइलिंग, हमने बोर विचलन को 0.005 मिमी से कम कर दिया, जिससे भाग के प्रदर्शन में सुधार हुआ और अपशिष्ट में कमी आई।

निष्कर्ष

पतली दीवार वाले, बड़े व्यास वाले हिस्सों की सटीक मशीनिंग के लिए सावधानीपूर्वक थर्मल नियंत्रण की आवश्यकता होती है। के माध्यम सेवास्तविक समय तापमान प्रबंधन, खंडित शीतलन, औरलेजर-निर्देशित मुआवजा, हमने महत्वपूर्ण एयरोस्पेस और ऑटोमोटिव घटकों के उच्च-परिशुद्धता और दोष-मुक्त उत्पादन को सुनिश्चित करते हुए, थर्मल विस्तार की समस्या को सफलतापूर्वक हल कर लिया है।

यदि आप बड़े व्यास वाली पतली दीवार वाली मशीनिंग में चुनौतियों का सामना कर रहे हैं,आज ही हमसे संपर्क करेंयह जानने के लिए कि हमारी उन्नत थर्मल नियंत्रण प्रक्रियाएं आपकी उत्पादन दक्षता और पार्ट गुणवत्ता में कैसे सुधार कर सकती हैं।
