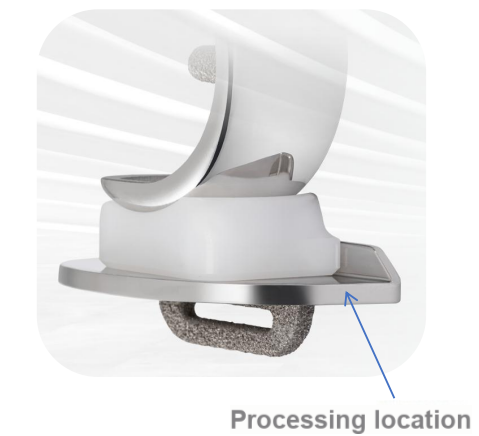

"प्रसंस्कृत टाइटेनियम मिश्र धातु भागों में हमेशा गड़गड़ाहट होती है, जैसे सैंडपेपर त्वचा के खिलाफ रगड़ता है।" एक आर्थोपेडिक उपकरण कारखाने में एक गुणवत्ता निरीक्षक ने एक आवर्धक कांच पकड़े हुए शिकायत की। कृत्रिम जोड़ निर्माण के क्षेत्र में, 50×30×17 मिमी यूनिकम्पार्टमेंटल टिबियल प्लेटफॉर्म छोटा है, लेकिन यह एक प्रमुख भार वहन करने वाला घटक है जो सर्जरी के बाद रोगी की चलने की क्षमता निर्धारित करता है।
प्रसंस्कृत उत्पाद
सामग्री: मेडिकल टाइटेनियम मिश्र धातु (एएसटीएम एफ136 मानक)
प्रसंस्करण विशेषताएं: जटिल घुमावदार सतहों की सटीक मिलिंग
मुख्य संकेतक: सतह खुरदरापन Ra 0.4μm से कम या उसके बराबर
प्रसंस्करण दुविधा
टाइटेनियम मिश्र धातु की जैव अनुकूलता इसे आर्थोपेडिक प्रत्यारोपण के लिए पहली पसंद बनाती है, लेकिन इसकी प्रसंस्करण विशेषताओं को "धातु की दुनिया का ड्यूरियन" कहा जा सकता है:
• तापीय चालकता केवल 7.2W/m·K है, और काटने वाली गर्मी के संचय के कारण उपकरण तेजी से खराब हो जाता है
• कार्य सख्त करने की घटना महत्वपूर्ण है, और सतह की कठोरता सब्सट्रेट की तुलना में 2 गुना तक पहुंच सकती है
• सतह पॉलिशिंग 3 पीस/घंटा से कम की दक्षता के साथ, मैन्युअल काम पर निर्भर करती है
एक निश्चित ओईएम फैक्ट्री की उत्पादन रिपोर्ट से पता चलता है कि उत्पादित प्रत्येक 100 उत्पादों के लिए, उपकरण की लागत 27% होती है, और 20% वर्कपीस को सतह दोषों के कारण दोबारा काम करना पड़ता है।
बिशन समाधान गतिरोध को तोड़ते हैं
टाइटेनियम मिश्र धातु के चिपकने और सख्त होने की समस्याओं के समाधान के लिए, हमने तीन तकनीकी सुधार लागू किए:
▷ अल्ट्रासोनिक सहायता प्राप्त मिलिंग प्रणाली: 5μm का अक्षीय आयाम, काटने का तापमान 65% कम हो गया
▷ अनुकूलित टंगस्टन स्टील मिलिंग कटर: 20 डिग्री हेलिक्स कोण डिजाइन, चिप हटाने की दक्षता 40% बढ़ गई
▷ पॉलिश करने के बजाय बारीक मिलिंग: 0.03 मिमी चरण दूरी समान ऊंचाई मिलिंग रणनीति

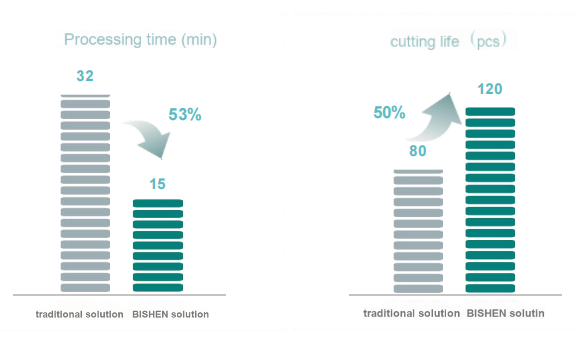

प्रभावशीलता सत्यापन
कृत्रिम जोड़ों के बड़े पैमाने पर उत्पादन परियोजना में, हमने हासिल किया:
सतह खुरदरापन Ra0.32-0.38μm स्थिर रूप से मानक के अनुरूप है
एकल उपकरण का जीवन प्रसंस्करण मात्रा के 120 टुकड़ों से अधिक हो गया
पूरी प्रक्रिया का समय 15 मिनट/टुकड़ा तक सीमित कर दिया गया था
2,000 टुकड़ों के पहले बैच की उपज दर 98.2% थी
बिशेन के बारे में
बिशेन प्रिसिजन धातु के सटीक भागों के निर्माण पर केंद्रित है। 7,500 वर्ग मीटर का आधुनिक कारखाना एयरोस्पेस, चिकित्सा उपकरण, रोबोटिक्स और अन्य उद्योगों में जटिल भागों के लिए वन स्टॉप समाधान प्रदान करने के लिए उन्नत मशीनिंग केंद्रों से सुसज्जित है। कंपनी के पास ISO 13485 चिकित्सा उपकरण गुणवत्ता प्रबंधन प्रणाली प्रमाणन है और विशेष प्रक्रिया क्षेत्रों जैसे विशेष आकार की सतह प्रसंस्करण और माइक्रो-होल एरे मोल्डिंग में गहरा अनुभव है, जो ग्राहकों को अत्यधिक कठिन डिजाइन उत्पादों के बड़े पैमाने पर उत्पादन की बाधाओं को दूर करने में मदद करता है।
