"टेम्पर्ड ग्लास पर पैटर्न उकेरना कैसा है?" एक एयरोस्पेस पावर रिसर्च इंस्टीट्यूट के एक प्रोसेस इंजीनियर ने एक बार कार्बन {{0}कार्बन मिश्रित थ्रेड प्रोसेसिंग की तुलना इस तरह से की थी। यह नई सामग्री, जो स्टील से पांच गुना अधिक कठोर है, विमान इंजनों के गर्म अंत घटकों के निर्माण में एक प्रक्रिया क्रांति ला रही है।

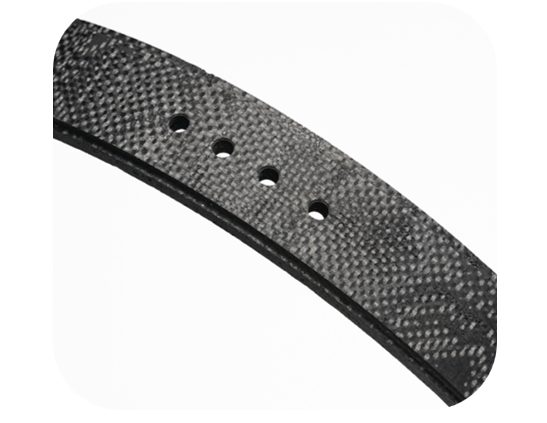

प्रसंस्कृत उत्पाद
सामग्री: कार्बन -कार्बन मिश्रित सामग्री (घनत्व 1.78 ग्राम/सेमी³, इंटरलेमिनर कतरनी शक्ति 28 एमपीए)

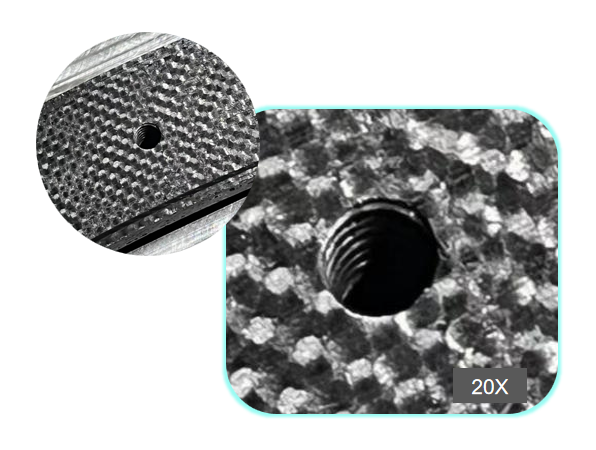

प्रसंस्करण विशेषताएं: 5 मिमी व्यास गहरे छेद धागा प्रसंस्करण
थ्रेड सटीकता: M5×0.8-6H ग्रेड
प्रसंस्करण पृष्ठभूमि और कठिनाइयाँ
A. रणनीतिक सामग्री को प्रसंस्करण में कठिनाइयों का सामना करना पड़ता है
चौथी पीढ़ी के विमान इंजन नोजल के गले के अस्तर के लिए पसंदीदा सामग्री के रूप में, कार्बन {{1} कार्बन मिश्रित सामग्री को 3000 डिग्री गैस दस्त का सामना करने की आवश्यकता होती है। इसकी अनूठी "सैंडविच" संरचना (कार्बन फाइबर + पायरोलाइटिक कार्बन मैट्रिक्स) उत्कृष्ट गर्मी प्रतिरोध प्रदान करती है, साथ ही एक प्रसंस्करण दुःस्वप्न भी लाती है। पारंपरिक ड्रिलिंग 120μm तक छिलने वाले किनारों का उत्पादन करेगी।
B. पारंपरिक प्रौद्योगिकी का विफलता चक्र
इंजन के एक निश्चित मॉडल के परीक्षण उत्पादन में, कार्बाइड नल की टूटने की दर 47% तक पहुंच गई, और मैनुअल टैपिंग के धागे की ऊर्ध्वाधरता 0.25 मिमी/10 मिमी से अधिक हो गई। अधिक घातक रूप से, क्षतिग्रस्त फाइबर परत इंजन परीक्षण के दौरान भयावह प्रदूषण का कारण बनेगी।
बिशनसमाधान की तकनीकी सफलता
स्तरित मिश्रित सामग्रियों की "भंगुर छीलने" की विशेषताओं को ध्यान में रखते हुए, बिशेन समाधान एक त्रि-आयामी प्रसंस्करण सुरक्षा प्रणाली बनाता है:
• 120 डिग्री से नीचे काटने के तापमान को नियंत्रित करने के लिए 40kHz अल्ट्रासोनिक अक्षीय कंपन प्रणाली
• हीरे से लेपित ड्रिलिंग और मिलिंग उपकरण, R0.02 मिमी तक किनारे से निष्क्रियता के साथ
• 0.8 मिमी पिच ±0.005 मिमी नियंत्रण प्राप्त करने के लिए हेलिकल इंटरपोलेशन मिलिंग प्रक्रिया
सत्यापन परिणाम संसाधित करना
लॉन्ग मार्च श्रृंखला लॉन्च वाहन इंजन नोजल घटकों के बैच प्रसंस्करण में, बिशेन समाधान हासिल किए गए:
थ्रेडेड होल ऊर्ध्वाधरता 0.03 मिमी/10 मिमी
जाओ/नहीं-गो गेज निरीक्षण पास दर 98.6%
एक टुकड़े के प्रसंस्करण का समय 45 मिनट से घटाकर 8 मिनट कर दिया गया
200 घंटे के परीक्षण के बाद, थ्रेडेड कनेक्शन भागों में कोई थर्मल शॉक दरार दिखाई नहीं दी
बिशेन के बारे में:
7,500 वर्ग मीटर के सटीक विनिर्माण आधार पर भरोसा करते हुए, बिशेन एयरोस्पेस, चिकित्सा उपकरण और रोबोट के क्षेत्र में उच्च-कठिनाई वाले हिस्सों के लिए वन-स्टॉप सेवाएं प्रदान करने पर ध्यान केंद्रित करता है।
