स्टेनलेस स्टील में अभी भी जंग क्यों लगती है?

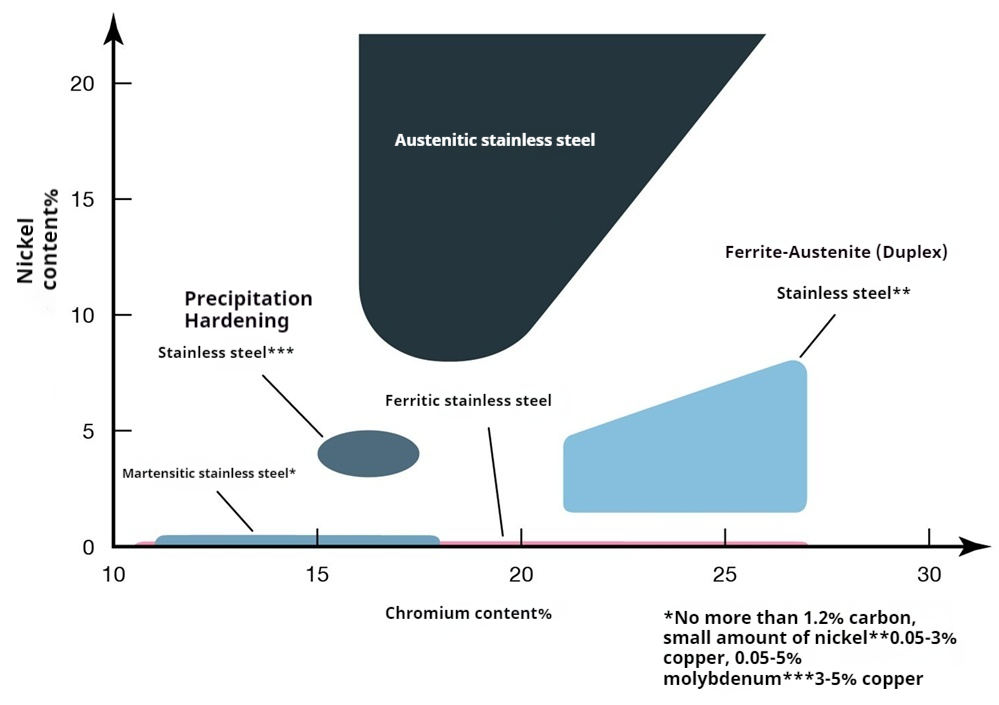

स्टेनलेस स्टील कई प्रकार के होते हैं, जैसे फेरिटिक स्टेनलेस स्टील, ऑस्टेनिटिक स्टेनलेस स्टील, मार्टेंसिटिक स्टेनलेस स्टील, डुप्लेक्स स्टेनलेस स्टील, वर्षा सख्त करने वाले स्टेनलेस स्टील, आदि, जैसा कि नीचे दिए गए चित्र में दिखाया गया है।

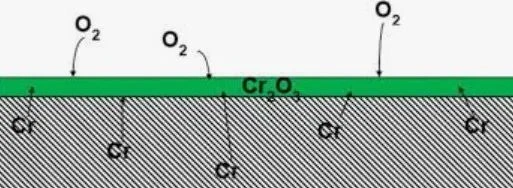

स्टेनलेस स्टील के अप्रभावी होने का मुख्य कारण यह है कि इसमें 12% से कम क्रोमियम (Cr) नहीं होता है, जिसे ऊपर दिए गए चित्र से देखा जा सकता है। सतह पर क्रोमियम हवा में ऑक्सीजन के साथ प्रतिक्रिया करके क्रोमियम ऑक्साइड (Cr₂O₃) निष्क्रियता फिल्म बनाता है। यह पैसिवेशन फिल्म बहुत पतली लेकिन घनी होती है, जो धातु को बाहरी माध्यम से अलग कर सकती है और रासायनिक प्रतिक्रियाओं को रोक सकती है, जिससे धातु को जंग से बचाया जा सकता है।

भले ही स्टेनलेस स्टील की सतह यांत्रिक रूप से क्षतिग्रस्त हो या रासायनिक रूप से नष्ट हो गई हो, क्रोमियम ऑक्साइड निष्क्रियता फिल्म स्वयं मरम्मत कर सकती है। जब तक पर्याप्त ऑक्सीजन है, स्टेनलेस स्टील की सतह पर क्रोमियम तत्व ऑक्सीजन के साथ प्रतिक्रिया करना जारी रख सकता है, क्षतिग्रस्त निष्क्रियता फिल्म की मरम्मत कर सकता है और इसके सुरक्षात्मक प्रभाव को बहाल कर सकता है।

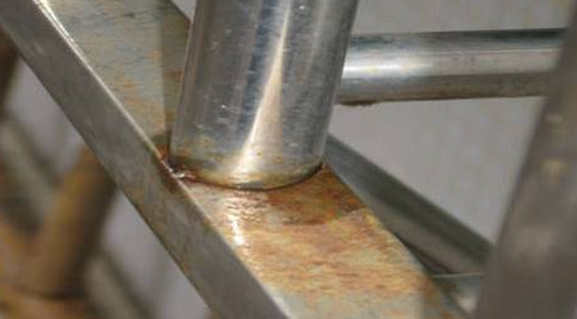

क्रोमियम ऑक्साइड पैसिवेशन फिल्म के संरक्षण के तहत, स्टेनलेस स्टील एसिड, क्षार और लवण जैसे अधिकांश संक्षारक मीडिया के क्षरण का विरोध कर सकता है। हालाँकि, वास्तविक व्यवहार में, लोग अभी भी कभी-कभी स्टेनलेस स्टील को जंग खाते हुए देखते हैं, जैसा कि नीचे दिए गए चित्र में दिखाया गया है। क्या चल रहा है?
1. स्टेनलेस स्टील की गुणवत्ता अयोग्य है और सामग्री संरचना आवश्यकताओं को पूरा नहीं करती है। उदाहरण के लिए, वास्तविक क्रोमियम सामग्री 12% से कम है, या निकल और मोलिब्डेनम जैसे तत्वों की सामग्री अपर्याप्त है, जो एक अच्छा जंग रोधी प्रभाव नहीं निभा सकती है।

2. ऐसे वातावरण में उपयोग किया जाता है जिसमें हैलोजन आयन (Cl⁻, Br⁻, I⁻ आदि) होते हैं, जैसे समुद्री जल, नमक स्प्रे, क्लोरीन युक्त डिटर्जेंट आदि। ये हैलोजन आयन निष्क्रियता फिल्म में प्रवेश कर सकते हैं, छोटे संक्षारण गड्ढे बना सकते हैं और गहराई में विकसित हो सकते हैं।

3. स्टेनलेस स्टील उच्च तापमान से प्रभावित होता है और अंतरकणीय संक्षारण होता है। जब स्टेनलेस स्टील को 427~816 डिग्री पर गर्म किया जाता है, जैसे कि वेल्डिंग या हीट ट्रीटमेंट के बाद, क्रोमियम कार्बाइड (Cr₂₃C₆) अनाज सीमा पर अवक्षेपित हो जाएगा, जिसके परिणामस्वरूप अनाज सीमा (Cr सामग्री) के पास क्रोमियम की कमी हो जाएगी<12%), thereby losing the ability to form a passivation film.

4. तनाव दरार क्षरण. जब स्टेनलेस स्टील को तन्य तनाव के अधीन किया जाता है, यदि उपरोक्त 2 और 3 आइटम में कारक मौजूद हैं, तो तनाव संक्षारक माध्यम के प्रवेश को तेज कर देगा और अनाज की सीमा के साथ या अनाज के माध्यम से दरारें फैलने का कारण बनेगा।

5. सतह दूषित या क्षतिग्रस्त है. उदाहरण के लिए, जब कार्बन स्टील के उपकरण स्टेनलेस स्टील की सतहों के संपर्क में आते हैं, तो धातुओं के बीच अलग-अलग क्षमता के कारण अवशिष्ट लोहे का बुरादा गैल्वेनिक क्षरण का कारण बन सकता है। खरोंच, वेल्डिंग छींटे, आदि पैसिवेशन फिल्म को नुकसान पहुंचा सकते हैं, जिससे पैसिवेशन फिल्म बनने से पहले जंग के शुरुआती बिंदु बन सकते हैं। स्टेनलेस स्टील की सतह पर तेल के दाग पैसिवेशन फिल्म के निर्माण में बाधा बन सकते हैं। धूल और अशुद्धियाँ नमी और संक्षारक पदार्थों को अवशोषित कर सकती हैं, जिससे स्थानीय क्षरण में तेजी आती है।(来源:iMechanics机械)
