जैसा कि हम सभी जानते हैं, हार्ड एनोडाइजिंग से उत्पाद की मोटाई बढ़ जाएगी। इसलिए, ग्राहक के आकार की आवश्यकताओं को पूरा करने के लिए ऑक्साइड फिल्म की उचित मोटाई महत्वपूर्ण है।

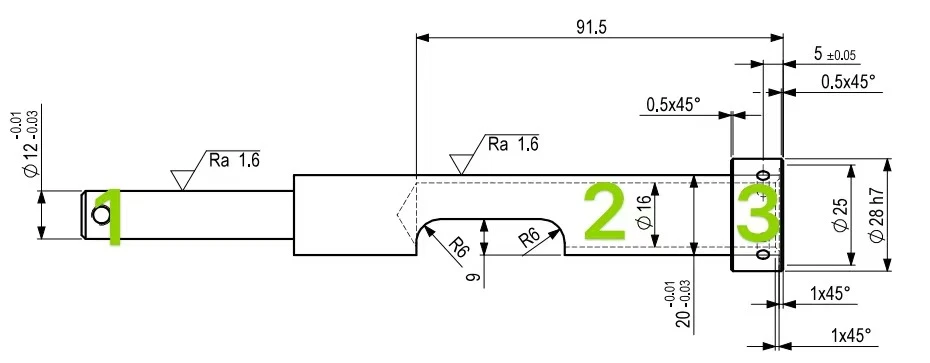

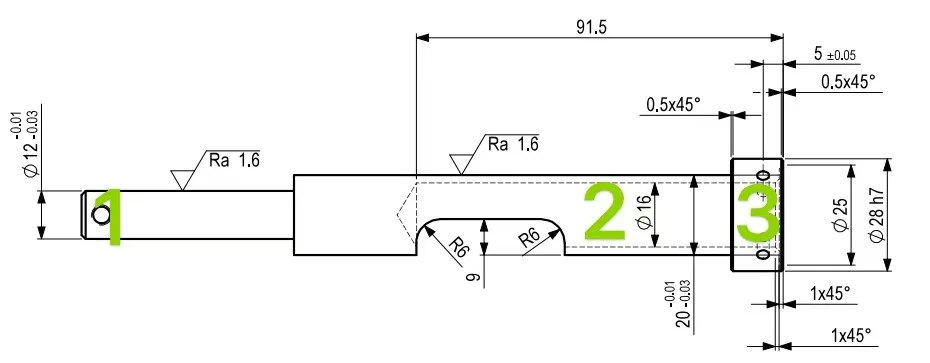

यह आलेख उपरोक्त फोटो के शाफ्ट का उपयोग एक उदाहरण के रूप में यह समझाने के लिए करता है कि ऑक्साइड फिल्म की मोटाई को कैसे नियंत्रित किया जाए ताकि अंतिम उत्पाद का आकार अपेक्षित मूल्य तक पहुंच जाए।
इस शाफ्ट के हार्ड एनोडाइजिंग के लिए केवल दो चरण:
चरण 1: शाफ्ट अर्ध-तैयार उत्पाद का आकार हार्ड एनोडाइजिंग से पहले "छोटी बाहरी परत की मोटाई और बड़े आंतरिक छेद व्यास" के सिद्धांत का पालन करना चाहिए।
इसका कारण यह है कि हार्ड एनोडाइजिंग के बाद ऑक्साइड फिल्म की मोटाई बढ़ने के कारण शाफ्ट के आंतरिक छेद के व्यास का आकार कम हो गया, जिसके परिणामस्वरूप एक अयोग्य उत्पाद प्राप्त हुआ। जबकि उपरोक्त सिद्धांत का पालन करने से इस दोष से बचा जा सकेगा और ग्राहक को अपेक्षित तैयार उत्पाद प्राप्त होगा।
चरण 2: यांत्रिकी को एक निश्चित उत्पादन नियंत्रण सीमा दी जानी चाहिए ताकि ग्राहक हार्ड एनोडाइजिंग के बाद वांछित तैयार उत्पाद का आकार प्राप्त कर सके।
इस शाफ्ट के लिए एक विशिष्ट उत्पादन नियंत्रण सीमा विश्लेषण इस प्रकार है:
जैसा कि ड्राइंग में कहा गया है, पीटीएफई संसेचन के साथ हार्ड एनोडाइज्ड, मोटाई 40±5μm। शाफ्ट हार्ड एनोडाइज्ड होने पर ऑक्साइड फिल्म ग्रोथ मोटाई के लिए यह 35/3--45/3(11.667μm~15μm) होगी। और ऑक्साइड फिल्म ग्रोथ मोटाई 0.0117~0.015 मिलीमीटर है।
तो, मैकेनिक को दी गई उत्पादन नियंत्रण आयाम सीमा के लिए गणना सूत्र है:
उत्पादन नियंत्रण आकार=ड्राइंग आकार - ऑक्साइड फिल्म वृद्धि मोटाई आकार x2
वह है: उत्पादन नियंत्रण आकार=ड्राइंग आकार - [(0.0117~0.015मिमी) x2]=ड्राइंग आकार - (0.0234~0.03मिमी)
टिप्पणी:
ऑक्साइड फिल्म की वृद्धि की मोटाई के 2 पक्ष हैं, इसलिए गणना में दोहरी गणना करें।
यदि सबसे सटीक अंतिम आकार प्राप्त करना चाहते हैं, तो ऑक्साइड फिल्म की वृद्धि मोटाई का न्यूनतम मूल्य लिया जाना चाहिए। और 0.02 मिमी सबसे अच्छा विकल्प है।
इस शाफ्ट में तीन भाग होते हैं, और प्रत्येक भाग की नियंत्रण सीमा इस प्रकार है:
फोटो में 1 अंकित है, इसकी ऊपरी और निचली रेखा के आयाम 11.97~11.99 हैं, यानी, उत्पादन नियंत्रण आयाम हैं:(11.97~11.99मिमी)-0.02मिमी=11.95~11.97मिमी
फोटो में 2 अंकित है, इसकी ऊपरी और निचली रेखा के आयाम 19.97~19.99 हैं, यानी उत्पादन नियंत्रण आयाम हैं:(19.97~19.99मिमी)-0.02मिमी=19.95~19.97मिमी
फोटो में चिह्नित 1, इसकी ऊपरी और निचली रेखा के आयाम 27.979 ~ 28 मिमी (सहिष्णुता मूल्य H7 सहिष्णुता फिट मूल्य क्वेरी के साथ संयुक्त) हैं, अर्थात, उत्पादन नियंत्रण आयाम हैं:
(27.979~28मिमी)-0.02मिमी=27.959~27.98मिमी
