सटीक मशीनिंग की सफलता के लिए आवश्यक तापमान मुआवजा और पर्यावरण नियंत्रण तकनीकें

सटीक मशीनिंग में, कई लोग मानते हैं कि आयामी सटीकता मुख्य रूप से निर्धारित होती हैकाटने के उपकरणयामशीन पैरामीटर. वास्तव में, निर्णायक कारक अक्सर निहित होता हैपर्यावरण.

पश्चिमी विनिर्माण में पर्यावरण नियंत्रण मानक क्यों है?

उच्च श्रेणी के यूरोपीय और अमेरिकी कार्यशालाओं में, जलवायु नियंत्रित वातावरण को बुनियादी ढांचा माना जाता है:

तापमान नियंत्रण: 20 डिग्री ±1 डिग्री

आर्द्रता नियंत्रण: 40–60%

मशीन सेटअप: वास्तविक समय तापमान क्षतिपूर्ति प्रणाली

तापमान में उतार-चढ़ाव के साथ धातुएँ फैलती या सिकुड़ती हैं। यहां तक ​​कि एक छोटा सा बदलाव भी लाया जा सकता हैमाइक्रोन-स्तर की त्रुटियाँ. उदाहरण के लिए, स्टील में थर्मल विस्तार गुणांक होता है11.5 μm/m·K. 1 मीटर का वर्कपीस बढ़ेगा11.5 μmसिर्फ 1 डिग्री की बढ़ोतरी के साथ।

यही कारण है कि पश्चिमी निर्माता आत्मविश्वास से मांग करते हैं±5 μm या यहां तक ​​कि ±2 μm सहनशीलता-क्योंकि उनका वातावरण बीच में एकरूपता सुनिश्चित करता हैमशीनिंग परिणामऔरअंतिम निरीक्षण.

विशिष्ट कार्यशालाओं में चुनौती

कई एशियाई कार्यशालाओं में, तापमान व्यापक रूप से उतार-चढ़ाव कर सकता है:

ग्रीष्मकालीन दुकान का फर्श: 35 डिग्री

शीतकालीन दुकान का फर्श: 5 डिग्री

Daily variation: >10 डिग्री

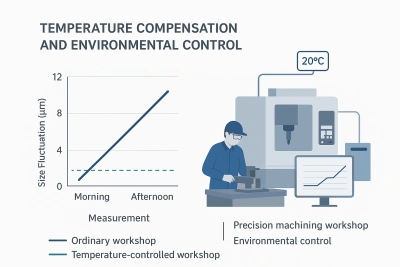

इन परिस्थितियों में, समान मशीन, समान उपकरण और समान प्रोग्राम के साथ भी,सुबह बनाम दोपहर में लिए गए माप में 10-15 μm का अंतर हो सकता है.

कई लोग सबसे पहले उपकरण की खराबी या मशीन की सटीकता को दोष देते हैं। लेकिन असली मूल कारण हैतापमान बहाव.

समान मशीनिंग प्रक्रिया के तहत तुलना:

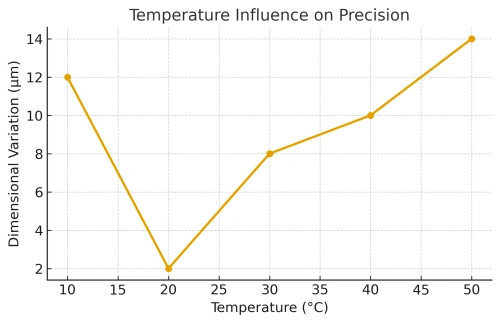

तापमान-परिशुद्धता वक्र

हमारा समाधान: जलवायु-नियंत्रित कमरे + तापमान मुआवजा

एयरोस्पेस, चिकित्सा और उच्च परिशुद्धता आवश्यकताओं को पूरा करने के लिए, हमने एक बनाया हैजलवायु-नियंत्रित मशीनिंग कार्यशाला:

लगातार 20 डिग्री ±1 डिग्री वर्ष{{2}राउंड

मशीनों के लिए प्रीहीटिंगथर्मल संतुलन प्राप्त करने के लिए

वास्तविक-समय तापमान मुआवजाआयामी विचलन को ठीक करने के लिए

एकीकृत निरीक्षण वातावरणयह सुनिश्चित करने के लिए कि माप मशीनिंग से मेल खाता है

यह सुनिश्चित करता है कि दोनोंमशीनिंगऔरनिरीक्षणएक ही आधार रेखा के अंतर्गत होते हैं, जिससे "मशीन पर हिस्से सही दिखते हैं लेकिन माप के दौरान विफल हो जाते हैं" जैसी विसंगतियां दूर हो जाती हैं।

पश्चिमी ग्राहकों के लिए यह क्यों मायने रखता है?

एयरोस्पेस, मेडिकल और सेमीकंडक्टर निर्माताओं के लिए, पर्यावरण नियंत्रण हैएक विकल्प नहीं बल्कि एक आवश्यकता है.

स्थिरता के बिना, "सटीक मशीनिंग" सिर्फ एक नारा है।

स्थिरता के साथ,±2-5 μm सहनशीलतावास्तव में प्राप्त करने योग्य बनें।

इसीलिए प्रमाणपत्र (AS9100, ISO13485) पर्यावरण नियंत्रण की मांग करते हैं।

निष्कर्ष

उपकरण और मशीनें मायने रखती हैं, लेकिनपर्यावरणीय स्थिरता वास्तविक परिशुद्धता की छिपी हुई कुंजी है.
तापमान क्षतिपूर्ति के साथ जलवायु नियंत्रित कार्यशालाओं को जोड़कर, हम यह सुनिश्चित करते हैं कि हमारे द्वारा वितरित प्रत्येक भाग सुसंगत, सत्यापन योग्य सटीकता प्राप्त करता है।
