बड़े इंटीग्रल पैनलों के लिए थर्मल विरूपण मुआवजा

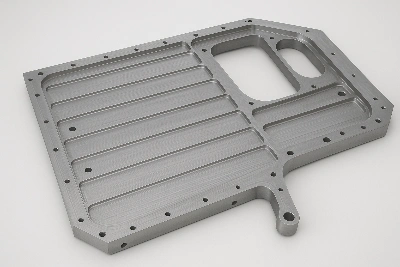

जब आप एक मोनोलिथिक प्लेट से पंख की खाल या धड़ के फ्रेम को निकालते हैं, तो वह हिस्सा स्क्रीन पर कठोर दिखता है लेकिन मशीन पर स्प्रिंग की तरह व्यवहार करता है। घंटों की कटाई, असमान गर्मी, और तनाव मुक्ति पतली दीवारों को एक मिलीमीटर के दसवें हिस्से तक खिसका सकती है, जो असेंबली विफल होने के लिए पर्याप्त है। विशिष्टता बनाए रखने का एकमात्र तरीका आंदोलन की योजना बनाना और वास्तविक समय में क्षतिपूर्ति करना है।

यह कठिन क्यों है

बड़ा बह गया क्षेत्र, पतली दीवारें:उच्च सामग्री हटाने की दरें तापमान प्रवणता बनाती हैं; पतली पसलियां गर्मी इनपुट पर तुरंत प्रतिक्रिया करती हैं।

लंबा चक्र समय:उपकरण, स्पिंडल और फिक्सचर थर्मल ग्रोथ से खिसक जाते हैं-भले ही मशीन "गर्म" हो।

अवशिष्ट तनाव मुक्ति:जैसे ही जेबें खुलती हैं, पैनल "साँस" लेते हैं, जिससे स्थानीय स्प्रिंग{{0}अंदर/स्प्रिंग{{1}बाहर निकलती है।

विफलता के तरीके हम देखते हैं

पोस्ट करें-स्प्रिंगबैक काटेंजो त्वचा की मोटाई को सहनशीलता से बाहर कर देता है।

स्थानीय तरंगपसलियों/कठोरों पर ताप संचय के चरण से {{0} ऊपर।

छेद/स्लॉट स्थिति बहावजब आसपास के स्टॉक के स्थिर होने से पहले सुविधाओं में कटौती की जाती है।

प्रक्रिया उस कार्य को नियंत्रित करती है

वास्तविक-समय तापमान की निगरानी:फिक्सचर पर बंधुआ आरटीडी + स्पिंडल थर्मल मॉडल; अलार्म फ़ीड ओवरराइड और डवेल/कूल{{1}डाउन विंडो को ट्रिगर करते हैं।

मशीन मुआवजा:मशीन थर्मल मैपिंग से जुड़ी गतिशील उपकरण लंबाई/स्केल मुआवजा; चक्र के मध्य में शून्य क्रिटिकल डेटाम को फिर से जांचने के लिए बंद किया गया {{0}लूप।

ज़ोनिंग रणनीति:पैनल को थर्मल ज़ोन में विभाजित करें। गर्मी और तनाव मुक्ति को संतुलित करने के लिए वैकल्पिक रूप से कठोर विपरीत क्षेत्र (ए↔सी, बी↔डी)।

काटने की रणनीति:हॉट स्पॉट से बचने के लिए हल्के रेडियल एंगेजमेंट, सुसंगत चिप मोटाई और नियंत्रित स्टेप डाउन के साथ उच्च दक्षता रफिंग।

शीतलक एवं वायु प्रबंधन:गहरी जेबों से चिप्स निकालने के लिए उच्च प्रवाह बाढ़ + निर्देशित वायु चाकू; पुनः काटने वाली गर्मी को कम करें।

स्थिरीकरण गुजरता है:अर्ध{0}नेट के पास समाप्त करें, समय पर विश्राम की अनुमति दें, फिर से जांच करें, फिर तापमान बेसलाइन पर लौटने के बाद ही हल्के, ठंडे पास के साथ समाप्त करें।

फिक्स्चरिंग:पतली खाड़ियों के नीचे अनुरूप समर्थन के साथ वैक्यूम + पिन-लोकेटर; "मुद्रण" और विरूपण को रोकने के लिए टॉर्क-सीमित क्लैंपिंग।

केस स्टडी: एक-पीस विंग वेब, 2.8 मीटर × 1.1 मीटर, अल-ली प्लेट

एक यूरोपीय एयरफ्रेम आपूर्तिकर्ता को रिब मोटाई की आवश्यकता थी±0.05 मिमीऔर स्लॉट सही स्थिति0.08 मिमी से कम या उसके बराबरपूरी मशीनिंग के बाद. प्रारंभिक परीक्षणों में दिखा0.18 मिमीसबसे पतली खाड़ियों में स्प्रिंगबैक।
क्या बदल गया:

चार फिक्स्चर आरटीडी और एक स्पिंडल थर्मल सेंसर जोड़ा गया; पर एक तापमान गेट बनाया गयाΔT 2.5 डिग्री से कम या उसके बराबरफिनिशिंग से पहले फिक्सचर और स्टॉक के बीच।

टूलपाथ को एक क्रॉस{{0}हैच ज़ोनिंग योजना में पुन: व्यवस्थित किया गया; डाला12 मिनट कीप्रति चतुर्थांश में समकरण रुकता है।

सेमी-फिनिश और कम रेडियल जुड़ाव के लिए 6-फ्लूट वेरिएबल-पिच एंड मिल्स पर स्विच किया गया12–15%चिप्स को पतला और ठंडा रखने के लिए उच्च फ़ीड के साथ।

छह नियंत्रण डेटाम की मध्य-चक्र जांच; लागू किया गया+0.0006 पैमानाअंतिम पास के लिए एक्स में स्थानीय स्तर पर (मशीन मुआवजा)।
परिणाम:अधिकतम पोस्ट-कट विचलन तक गिरा दिया गया0.046 मिमीपसलियों पर और0.06 मिमीसभी निरीक्षण बिंदुओं पर हरे रंग की स्लॉट स्थिति पर।

प्रैक्टिकल चेकलिस्ट (इसे सहेजें)

तापमान सेंसर चालू रखेंफिक्सचर, स्टॉक एज और मशीन कॉलम.

परिभाषित करनाथर्मल होल्ड पॉइंटमहत्वपूर्ण समापन से पहले.

वैकल्पिक रफिंग जोन; कभी भी आसन्न खाड़ियों को क्रमिक रूप से खाली न करें।

फोर्स चिप निकासी;पुन: {{0}चिप्स काटें=गरम करें.

अर्ध-समाप्त → आराम करें →पुन: जांच करें→ प्रकाश समाप्त करें.

लकड़ी का लट्ठाउपकरण घिसाव बनाम तापमान; ताजा उपकरणों के साथ प्रीमेप्ट फिनिशिंग।

सीएमएम को सत्यापित करें-मशीन पर जांचबहाव को जल्दी पकड़ने का लक्ष्य।

सूक्ष्म लेकिन महत्वपूर्ण

थर्मल मुआवजा कोई एक विशेषता नहीं है; यह संवेदन, अनुक्रमण और प्रकाश परिष्करण का एक आयोजन है। ठीक से किया गया, बड़े पतले {{1}दीवार वाले एयरोस्पेस पैनल भारी हाथ के बिना मशीन मीटिंग स्पेक से बाहर आ जाते हैं {{2}पुनः काम करते हैं{{3}और वे ठंडा होने के बाद भी सहनशीलता में बने रहते हैं।
