उच्च {{0}अंत अर्धचालक विनिर्माण में,परिशुद्धता केवल आयामों के बारे में नहीं है -यह तापमान के बारे में है. जैसे-जैसे मशीनिंग सहनशीलता माइक्रोमीटर स्तर तक पहुंचती है,यहां तक कि मामूली गर्मी से भी प्रेरित विकृतियांआंशिक कार्यक्षमता पर महत्वपूर्ण परिणाम हो सकते हैं, विशेषकर जैसे घटकों मेंऑप्टिकल लेंस माउंट, अल्ट्रा-सटीक स्पिंडल, यासंरेखण चरण.
छिपा हुआ दुश्मन: गर्मी से प्रेरित विकृति
सीएनसी मशीनिंग के दौरान, विशेष रूप से उच्च गति पर या कठोर धातुओं या सिरेमिक के साथ काम करते समय, गर्मी एक निरंतर उपोत्पाद होती है। यदि इस तापीय ऊर्जा का प्रबंधन न किया जाए, तो यह हो सकती है:
कारणस्थानीयकृत विस्तारवर्कपीस में
नेतृत्व करने के लिएउपकरण विक्षेपणया असमान कटाई
प्रेरित करनास्थायी आकार विकृतिठंडा होने के बाद
जैसे एक घटक पर विचार करेंऑप्टिकल लेंस धारकफोटोलिथोग्राफी प्रणालियों में उपयोग किया जाता है। 2-3 माइक्रोन का मामूली आकार विचलन भी पूरे ऑप्टिकल संरेखण को ख़राब कर सकता है, जिससे हजारों चिप्स की उपज कम हो सकती है।
पारंपरिक मशीनिंग में कमी क्यों आती है?
मानक मशीनिंग वातावरण में,शीतलक प्रवाह, मशीन बिस्तर का तापमान, औरपरिवेशी वायु नियंत्रणमाइक्रोन से कम सटीकता के लिए इन्हें शायद ही कभी अनुकूलित किया जाता है। लेकिन अर्धचालक घटकों में, यह मायने रखता है। उदाहरण के लिए:
केवल 1 डिग्री के तापमान परिवर्तन के कारण एल्युमीनियम का प्रति मीटर 20 माइक्रोन से अधिक विस्तार हो सकता है
असंगत स्पिंडल ताप के कारण कटिंग पथ बहाव हो सकता है
पतली दीवार वाले हिस्सों में अवशिष्ट गर्मी जमा होने से पोस्ट में खराबी आ सकती है। मशीनिंग में खराबी आ सकती है।
हमारा दृष्टिकोण: परिशुद्धता थर्मल स्थिरता से शुरू होती है
परबिशेन परिशुद्धता, हम थर्मल प्रबंधन को अपने हिस्से के रूप में देखते हैंकोर प्रक्रिया नियंत्रण, केवल एक बाद का विचार नहीं:
का उपयोगथर्मली स्थिर मशीन टूल्सऔरतापमान-नियंत्रित वातावरण
का कार्यान्वयनकम {{0}गर्मी काटने की रणनीतियाँ, अनुकूली टूलपाथ सहित
वास्तविक-समय-प्रक्रिया तापमान निगरानी मेंमहत्वपूर्ण कार्यों के लिए
का रणनीतिक उपयोगमल्टी-स्टेज मशीनिंगमध्यवर्ती शीतलन चरणों के साथ
वास्तविक मामला: ऑप्टिकल सिस्टम के लिए अल्ट्रा - प्रिसिजन स्पिंडल की मशीनिंग

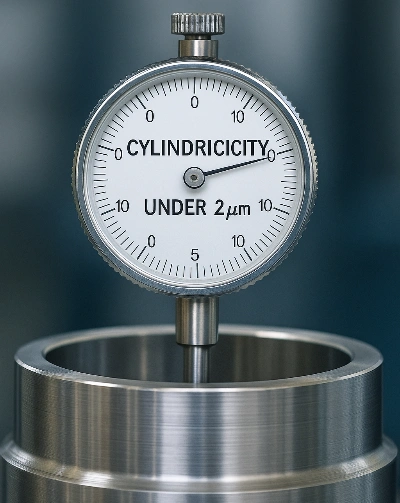

एक ग्राहक को स्पिंडल हाउसिंग की आवश्यकता होती है2 माइक्रोमीटर से कम बेलनाकारताउच्च गति वेफर निरीक्षण उपकरण में उपयोग के लिए। प्रारंभिक प्रोटोटाइप मामूली अंडाकारीकरण के कारण विफल रहे। हमने शामिल करने के लिए अपने दृष्टिकोण को संशोधित कियाखुरदरापन बाधित, आराम का समय बढ़ाया गया, और मशीनिंग के बाद स्थिरीकरण किया गया। नतीजा? उत्पादन के दौरान लगातार आयामी प्रदर्शन।
जब परिशुद्धता तापमान पर निर्भर करती है, तो हम तैयार हैं
यदि आपका प्रोजेक्ट उसके कुछ हिस्सों की मांग करता हैकेवल मशीन पर ही नहीं, बल्कि वास्तविक {{0}विश्व परिस्थितियों में भी प्रदर्शन करें, आइए मदद करें। थर्मल विरूपण नियंत्रण में हमारा अनुभव यह सुनिश्चित करता है कि न केवल मशीनिंग के दौरान, बल्कि आपकी सहनशीलता भी बनी रहेअसेंबली के बाद और ऑपरेशन के दौरान.
