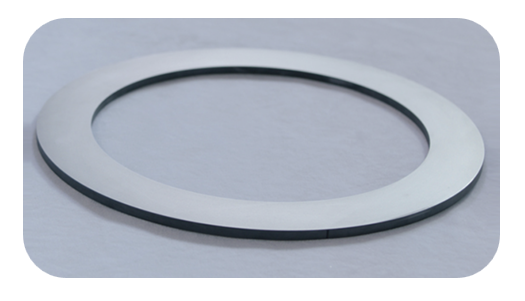

चिप निर्माण के क्षेत्र में, कोर वर्कपीस के रूप में एकल-क्रिस्टल सिलिकॉन रिंगों की प्रसंस्करण गुणवत्ता सीधे अर्धचालक उपकरणों के प्रदर्शन को प्रभावित करती है। एक निश्चित कंपनी द्वारा संसाधित किए गए D360 मिमी एकल-क्रिस्टल सिलिकॉन रिंग्स के एक बैच को हाल ही में पारंपरिक पीसने की प्रक्रिया के तहत तीन प्रमुख समस्याओं का सामना करना पड़ा: कम दक्षता, कई सतह दोष, और उनकी जटिल संरचना (आंतरिक सर्कल, बाहरी सर्कल, विमान और कदम सुविधाओं सहित) के कारण पतली दीवारों की आसान दरार।
प्रसंस्करण पृष्ठभूमि और उद्योग दर्द बिंदु
सिंगल-क्रिस्टल सिलिकॉन रिंग को कई प्रक्रियाओं से गुजरने की आवश्यकता होती है जैसे कि रफिंग और फिनिशिंग, और उनकी पतली-दीवार वाली संरचना (मोटाई केवल 1.2 मिमी है) को अत्यधिक उच्च प्रसंस्करण स्थिरता की आवश्यकता होती है। पारंपरिक प्रक्रिया पीसने के लिए पीसने वाले पहियों का उपयोग करती है, लेकिन स्पष्ट कमियां हैं:
कम दक्षता::सिंगल-पीस प्रोसेसिंग में 408 सेकंड तक का समय लगता है, जो बड़े पैमाने पर उत्पादन आवश्यकताओं से मेल खाना मुश्किल है;
Poor सतह की गुणवत्ता: पीसने के बाद खुरदरापन केवल रा 0 है। 30μm, और अतिरिक्त पॉलिशिंग की आवश्यकता है;
Serious उपज हानि : पतली-दीवार वाले क्षेत्र में चिपिंग दर 15%से अधिक है, और सामग्री की हानि लागत अधिक है।
बिशन सॉल्यूशंस: अल्ट्रासोनिक प्रिसिजन एनग्रेविंग और मिलिंग टेक्नोलॉजी को लागू किया जाता है
मोनोक्रिस्टलाइन सिलिकॉन की विशेषताओं को देखते हुए, बिशन तकनीकी टीम ने एक अभिनव प्रक्रिया समाधान प्रस्तावित किया:
Ultrasonic परिशुद्धता उत्कीर्णन और मिलिंग : पतली-दीवार वाली संरचनाओं पर केंद्रित बल से बचने के लिए उच्च-आवृत्ति कंपन उपकरणों के माध्यम से काटने के प्रतिरोध को कम करें;
Ddr वर्टिकल हाई-स्पीड टर्नटेबल : मल्टी-एक्सिस लिंकेज कंट्रोल के साथ, समोच्च सतहों के एक बार के गठन का एहसास करें और बार-बार क्लैम्पिंग को कम करें;
Customized कटिंग पैरामीटर्स: मोनोक्रिस्टलाइन सिलिकॉन की भंगुर और कठोर विशेषताओं के लिए फ़ीड दर और कटिंग गहराई का अनुकूलन करें।
प्रसंस्करण दक्षता उद्योग बेंचमार्क के माध्यम से टूटती है

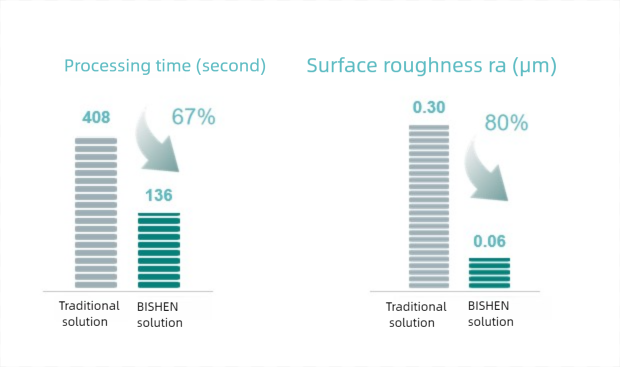

वास्तविक उत्पादन डेटा से पता चलता है कि नए समाधान ने तीन प्रमुख सुधार प्राप्त किए हैं:
EFICIENCIESS की बढ़ोतरी 67%: सिंगल-पीस प्रोसेसिंग टाइम को 408 सेकंड से 136 सेकंड तक छोटा कर दिया जाता है;
Surface खुरदरापन 80% से कम हुआ: RA 0 तक पहुंचना। 06μM, प्रत्यक्ष विधानसभा आवश्यकताओं को पूरा करना;
विफलता दर शून्य पर पहुंचती है: अल्ट्रासोनिक तकनीक प्रभावी रूप से सूक्ष्म दरारें को दबा देती है और भौतिक उपयोग को 20%बढ़ाती है।
