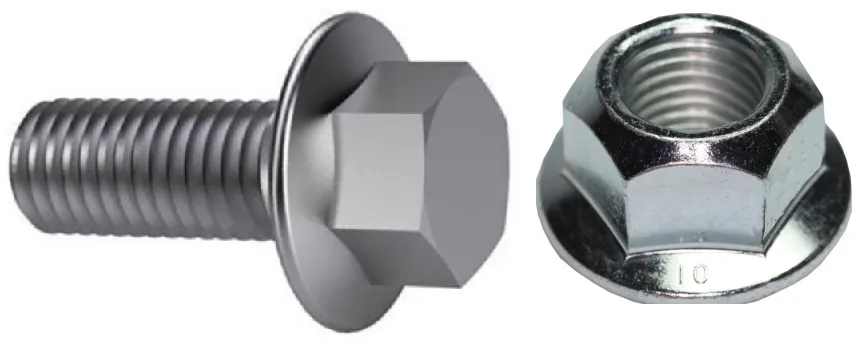

फ़्लैंज बोल्ट/नट, जैसा कि नीचे दिए गए चित्र में दिखाया गया है, बोल्ट/नट + गैस्केट फॉर्म की जगह ले रहा है और अधिक से अधिक लोकप्रिय हो रहा है।
हम जानते हैं कि पारंपरिक अर्थ में, हम बोल्ट/नट के नीचे एक गैस्केट जोड़ते हैं, और इसका मुख्य उद्देश्य भार को फैलाना और संयुक्त सतह पर अत्यधिक दबाव के कारण होने वाली क्षति को रोकना है। फ्लैंज बोल्ट/नट के नीचे जोड़ी गई फ्लैंज प्लेट का वास्तव में एक ही उद्देश्य होता है। तो यह डिज़ाइन बेहतर विकल्प क्यों है?
जिस विधि से हम परिचित हैं और बोल्ट तनाव को नियंत्रित करने के लिए सबसे अधिक उपयोग किया जाता है वह अभी भी टोक़ के माध्यम से अप्रत्यक्ष नियंत्रण विधि है, लेकिन हम यह भी जानते हैं कि यह विधि अक्षीय तनाव को नियंत्रित करने में विशेष रूप से सटीक नहीं है, क्योंकि अधिकांश टोक़ का उपयोग कसने के दौरान संपर्क सतह और बोल्ट सिर के नीचे धागे के बीच घर्षण को दूर करने के लिए किया जाता है, और केवल 15% वास्तव में अक्षीय तनाव उत्पन्न करने के लिए उपयोग किया जाता है।
बोल्ट + गैस्केट फॉर्म की तुलना में, फ्लैंज बोल्ट उपरोक्त कसने की प्रक्रिया में चर को प्रभावी ढंग से सुधार सकते हैं। चलो एक नज़र मारें।

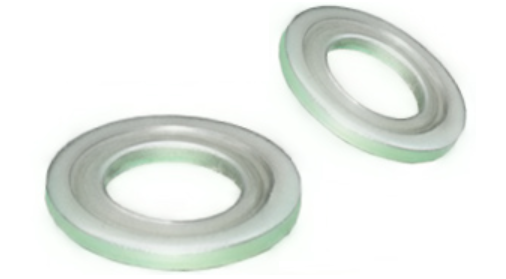

मानक वॉशर आमतौर पर उनके मेल खाने वाले नट या बोल्ट की तुलना में नरम होते हैं, और अक्सर उच्च संपीड़न तनाव के तहत प्लास्टिक विरूपण से गुजरते हैं, जैसा कि नीचे दिए गए चित्र में दिखाया गया है। एक बार विकृत होने पर, क्लैम्पिंग बल काफी कम हो जाएगा। फ्लैंज सतह पर लगे नट और बोल्ट इससे प्रभावित नहीं होंगे, क्योंकि वॉशर सतह और बोल्ट/नट एकीकृत हैं और उनकी सामग्री ताकत समान है।
कुछ छात्र कह सकते हैं, तो कठोर गास्केट का उपयोग करना ठीक है, है ना? यहां एक और समस्या है, वह यह है कि गैस्केट ग़लत जगह पर लगाया गया है। गैस्केट के बीच का उद्घाटन आमतौर पर बोल्ट के व्यास से बहुत बड़ा होता है, क्योंकि यह सुनिश्चित करना आवश्यक है कि बोल्ट सिर के नीचे संक्रमण पट्टिका गैस्केट को नहीं छूती है। इस बड़े अंतराल के अस्तित्व के कारण कसने पर गैस्केट सनकी हो जाएगा, जिसके परिणामस्वरूप स्थानीय तनाव एकाग्रता होगी, जिससे इंडेंटेशन और संयुक्त सतह क्षति का खतरा बढ़ जाएगा, जैसा कि नीचे दिए गए चित्र में दिखाया गया है।
उपरोक्त दो कारकों के अलावा, अध्ययनों से पता चला है कि बोल्ट या नट कसने पर गैस्केट भी घूमेंगे। हालाँकि यह आम नहीं है, लेकिन यह कब होता है इसका पता लगाना आसान नहीं है। एक बार जब यह घूमता है, तो लागू टॉर्क और बोल्ट तनाव के बीच संबंध बदल सकता है। किसी दिए गए कसने वाले टॉर्क के तहत, उत्पन्न वास्तविक बोल्ट तनाव अपेक्षित प्रभाव प्राप्त नहीं करता है।(来源:iMechanics机械)
संक्षेप में, वॉशर की तुलना में फ्लैंज बोल्ट/नट के स्पष्ट लाभ हैं। क्या आप अभी भी वॉशर का उपयोग कर रहे हैं?
