'चिकित्सा प्रत्यारोपण के क्षेत्र में, सतह की गुणवत्ता सीधे रोगी की पुनर्प्राप्ति दक्षता निर्धारित करती है।' - आर्थोपेडिक चिकित्सा उपकरण विशेषज्ञ"

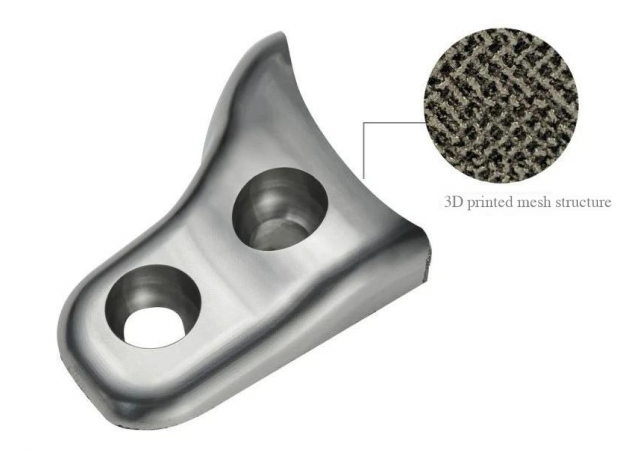

प्रसंस्कृत उत्पाद
वर्कपीस सामग्री : 3डी मुद्रित टाइटेनियम मिश्र धातु टीसी4
प्रसंस्करण विशेषताएं : बाहरी समोच्च को मिलाना (जटिल घुमावदार सतहों सहित)
वर्कपीस का आकार : 46×48×16 मिमी
प्रसंस्करण पृष्ठभूमि और उद्योग की कठिनाइयाँ
उद्योग पृष्ठभूमि :
टाइटेनियम मिश्र धातु TC4 अपनी उच्च शक्ति, जैव अनुकूलता और अस्थि ऊतक संलयन क्षमता के कारण आर्थोपेडिक प्रत्यारोपण के लिए मुख्य सामग्री बन गया है।
लघु उपकरण जीवन: टाइटेनियम मिश्र धातु में खराब तापीय चालकता है, काटने का तापमान 800 डिग्री से अधिक है, और उपकरण पहनने की दर 3 गुना बढ़ जाती है;
माइक्रोपोर गड़गड़ाहट नियंत्रण से बाहर है: पारंपरिक मिलिंग जाल के किनारे पर 50μm से अधिक गड़गड़ाहट पैदा करती है, जिसके लिए मैनुअल की आवश्यकता होती हैपीसना; प्रदूषण का खतरा: काटने वाला तरल पदार्थ नैनो-स्केल छिद्रों (20-100μm) में प्रवेश करता है, जिससे जैविक संदूषण का खतरा होता है।
बिशनसमाधान
चिकित्सा - ग्रेड प्रसंस्करण मानकों के आधार पर, बिशेन ने एक अल्ट्रासोनिक ग्रीन प्रिसिजन मिलिंग सिस्टम विकसित किया है, जिसमें शामिल हैं:
20kHz अल्ट्रासोनिक कंपन प्रसंस्करण: काटने के बल को 60% तक कम करें और गड़गड़ाहट उत्पन्न होने से रोकें;
सुपरक्रिटिकल CO2 आंतरिक शीतलन प्रौद्योगिकी: -ड्राई कटिंग प्राप्त करने और प्रदूषण को खत्म करने के लिए 50 डिग्री कम तापमान वाला वायुप्रवाह;
पांच-अक्ष लिंकेज पथ अनुकूलन: छिद्रपूर्ण संरचनाओं में तनाव एकाग्रता वाले क्षेत्रों से बुद्धिमानी से बचें।
प्रसंस्करण लाभ
• शून्य मैन्युअल डिबुरिंग: किनारे की गड़गड़ाहट ऊंचाई<5μm, meeting ISO 20160 medical implant standards
• सतह की गुणवत्ता में उछाल: खुरदरापन रा 1.6μm से घटकर 0.4μm हो गया, जिससे ऑस्टियोब्लास्ट जुड़ाव को बढ़ावा मिला
• उपकरण लागत में तीव्र कमी: जीवन 15 टुकड़े/उपकरण से बढ़कर 120 टुकड़े/उपकरण हो गया

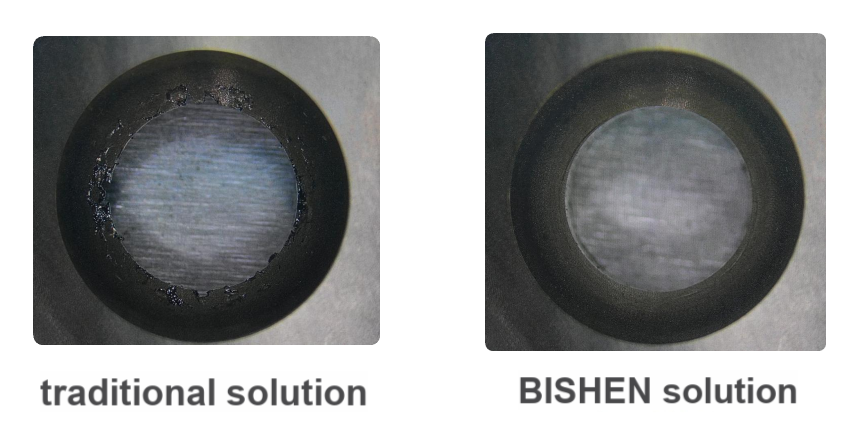

प्रसंस्करण तुलना
बिशेन के बारे में
बिशन(बिशेन प्रिसिजन) 10 से अधिक वर्षों से चिकित्सा और एयरोस्पेस प्रिसिजन मशीनिंग के क्षेत्र में गहराई से शामिल है, उद्यमों को इम्प्लांट मशीनिंग उपकरण और प्रक्रिया समाधान प्रदान करता है, और "शून्य प्रदूषण, शून्य दोष" मानक के साथ ऑर्थोपेडिक डिवाइस उद्योग के उन्नयन को बढ़ावा देता है।
उद्योग मूल्य: वैयक्तिकृत आर्थोपेडिक सर्जरी की मांग में वृद्धि के साथ, बिशेन की तकनीकी सफलताओं ने 3डी मुद्रित टाइटेनियम मिश्र धातु प्रत्यारोपण के बड़े पैमाने पर नैदानिक अनुप्रयोग के लिए विनिर्माण बाधाओं को दूर कर दिया है, जिससे रोगी के पुनर्प्राप्ति चक्र को 30% से अधिक कम कर दिया गया है।
