मामले की पृष्ठभूमि और उत्पाद विशेषताएँ
प्रसंस्करण वस्तु: इंटीग्रल ब्लेड रिंग सत्यापन भाग (विमानन इंजन का मुख्य घटक)
सामग्री विशेषताएँ:
• टाइटेनियम एल्यूमीनियम मिश्र धातु (घनत्व 4.5 ग्राम/सेमी³, कठोरता HRC49.4-53)
• आयाम 100×78×30 मिमी सटीक संरचना
प्रक्रिया आवश्यकताएँ:
बंद ब्लेड बेसिन और ब्लेड बैक प्रोसेसिंग (120 डिग्री तक स्थानिक वक्रता परिवर्तन)
प्रोफ़ाइल 0.06 मिमी से कम या उसके बराबर (बाल परिशुद्धता के बराबर)
सतह खुरदरापन Ra 0.4μm से कम या इसके बराबर (दर्पण स्तर मानक)
उद्योग प्रसंस्करण के दर्द बिंदुओं का विश्लेषण
एयरोस्पेस क्षेत्र वर्तमान में तीन प्रमुख तकनीकी बाधाओं का सामना कर रहा है:
सामग्री प्रसंस्करण कठिनाइयाँ
• टाइटेनियम एल्यूमीनियम मिश्र धातु की तन्यता ताकत 980MPa तक पहुंचती है
• पारंपरिक उपकरण घिसाव की दर पारंपरिक सामग्रियों से 3 गुना अधिक है (डेटा स्रोत: एएसएम मेटल हैंडबुक)
परिशुद्धता नियंत्रण समस्याएँ
• फ्रंट और बैक प्रोसेसिंग टूल कनेक्शन में त्रुटि होनी चाहिए<0.02mm
• जटिल सतह प्रसंस्करण थर्मल विरूपण 0.15 मिमी तक पहुंचता है (अंतर्राष्ट्रीय विमानन विनिर्माण सम्मेलन 2023)
वर्कपीस विश्वसनीयता चुनौतियाँ
• पारंपरिक मशीनिंग सतह का अवशिष्ट तनाव मान ±200MPa तक उतार-चढ़ाव करता है
• इंजन घटकों के थकान जीवन में अंतर 30 तक है
बिशनसमाधान तकनीकी नवाचार
विमानन ग्रेड टाइटेनियम {{1}एल्यूमीनियम मिश्र धातु की सटीक मशीनिंग आवश्यकताओं के जवाब में, बिशेन द्वारा विकसित तीन अल्ट्रासोनिक ग्रीन मशीन टूल में पांच प्रमुख तकनीकी सफलताएं हैं:
कंपाउंड मशीनिंग प्लेटफार्म
• अल्ट्रासोनिक कंपन मॉड्यूल के साथ एकीकृत पांच अक्ष लिंकेज मशीनिंग केंद्र
• बहुउद्देशीय नीली और सफेद ऊर्ध्वाधर संरचना फिक्स्चर की विभिन्न विशिष्टताओं के अनुकूल होती है
निम्न-तापमान काटने की प्रणाली
• सुपरक्रिटिकल CO2 कूलिंग तकनीक (-78 डिग्री निरंतर तापमान नियंत्रण)
• न्यूनतम मात्रा स्नेहन (एमक्यूएल) प्रणाली घर्षण हानि को 31% तक कम कर देती है
उपकरण वृद्धि समाधान
• अल्ट्रासोनिक आंतरिक कूलिंग हीट श्रिंक हैंडल कठोरता को 30% तक बढ़ा देता है
• नैनो -कोटिंग टूल का जीवन 2.8 गुना बढ़ जाता है
समाधानों के कार्यान्वयन प्रभावों की तुलना
मशीनिंग दक्षता में सुधार

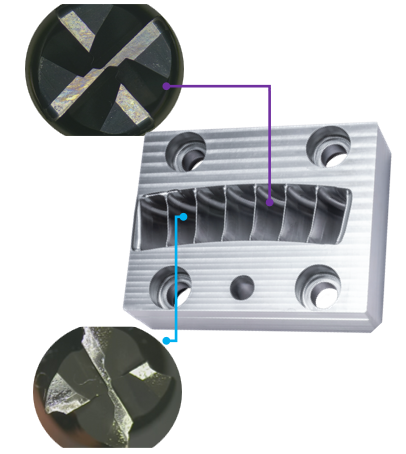

पारंपरिक समाधान: एकल उपकरण प्रसंस्करण 4 खांचे के कारण छिल जाएगा
बिशन समाधान: 12 खांचे का निरंतर प्रसंस्करण अभी भी सामान्य टूट-फूट बनाए रखता है
सतह की गुणवत्ता में उछाल
• अवशिष्ट संपीड़न तनाव 24% बढ़ गया (-850MPa तक)
• थकान की ताकत 40% बढ़ गई (बेंच परीक्षण डेटा)
सेवा प्रदर्शन में निर्णायक उपलब्धि
• उच्च तापमान सेवा जीवन 35% तक बढ़ाया गया
• तनाव संक्षारण क्रैकिंग जोखिम 60% कम हो गया
