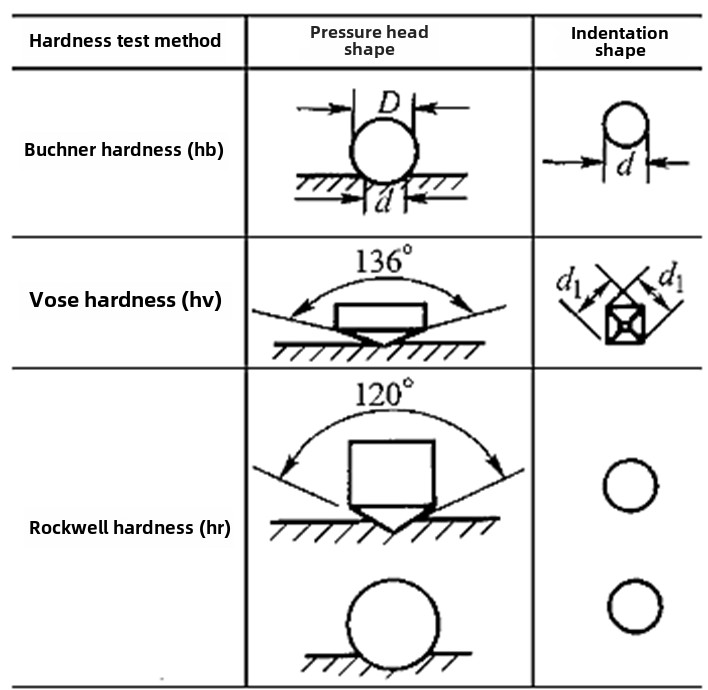

भागों की कठोरता को मापते समय, हर कोई आमतौर पर इस्तेमाल की जाने वाली तीन कठोरता प्रतिनिधित्व विधियों से परिचित होता हैब्रिनेल कठोरता (एचबी), रॉकवेल कठोरता (एचआर) और विकर्स कठोरता (एचवी). हालाँकि, पहली दो कठोरता के लिए, आपको कभी-कभी लिखने के अन्य तरीके दिखाई देंगे, जैसे कि ब्रिनेल कठोरता को एचबीएस और एचबीडब्ल्यू में विभाजित किया गया है, रॉकवेल कठोरता को एचआरए, एचआरबी, एचआरसी, आदि में विभाजित किया गया है। इन विभिन्न लेखन विधियों के बीच अंतर क्या हैं?
आइए पहले देखेंबैगन कठोरता. माप सिद्धांत संबंधित परीक्षण बल एफ के साथ सामग्री की सतह पर दबाने के लिए डी के व्यास के साथ एक कठोर स्टील की गेंद या कार्बाइड की गेंद का उपयोग करना है। एक निर्दिष्ट समय के लिए परीक्षण बल बनाए रखने के बाद, परीक्षण बल हटा दिया जाता है और अवशिष्ट इंडेंटेशन के औसत व्यास डी को रीडिंग माइक्रोस्कोप से मापा जाता है। कठोरता मान गोलाकार क्राउन इंडेंटेशन के इकाई सतह क्षेत्र पर दबाव द्वारा व्यक्त किया जाता है। वास्तविक माप d मान को मापकर और फिर कठोरता मान प्राप्त करने के लिए तालिका को देखकर प्राप्त किया जा सकता है।
एचबीएस और एचबीडब्ल्यू के बीच अंतरउपयोग की जाने वाली विभिन्न बॉल हेड सामग्रियों में निहित है। एचबीएस कठोर स्टील बॉल इंडेंटर से मापे गए ब्रिनेल कठोरता मान का प्रतिनिधित्व करता है, जिसका उपयोग अक्सर 450HBS से कम कठोरता मान वाली सामग्रियों को मापने के लिए किया जाता है। HBW कार्बाइड इंडेंटर द्वारा मापा गया ब्रिनेल कठोरता मान का प्रतिनिधित्व करता है, और इसका उपयोग 450 ~ 650HBW के कठोरता मान के साथ सामग्री को मापने के लिए किया जाता है। विभिन्न कठोरता की सामग्रियों के लिए, एक उपयुक्त बॉल हेड का चयन किया जाना चाहिए, अन्यथा इंडेंटर बॉल के विरूपण के कारण माप परिणाम गलत हो सकता है।
हालाँकि, नवीनतम मानक जीबी/टी 231 में, यह निर्धारित किया गया है कि केवल कार्बाइड बॉल इंडेंटर्स का उपयोग करने की अनुमति है, और ब्रिनेल कठोरता प्रतीक एचबीडब्ल्यू है। एचबी और एचबीएस दोनों पुराने हो चुके हैं।
ब्रिनेल कठोरता माप का उपयोग करते हुए, बड़े अवशिष्ट इंडेंटेशन क्षेत्र के कारण, यह वास्तव में सामग्री की औसत कठोरता को प्रतिबिंबित कर सकता है, और माप डेटा स्थिर है, इसलिए इसका उपयोग बड़े या असमान संरचनाओं (जैसे कच्चा लोहा) के साथ सामग्री को मापने के लिए किया जा सकता है। ब्रिनेल कठोरता और तन्यता ताकत के बीच एक निश्चित संबंध है, इसलिए सामग्री की ताकत का अनुमान उसके मूल्य के आधार पर लगाया जा सकता है। ब्रिनेल कठोरता माप के बड़े इंडेंटेशन के कारण, यह तैयार उत्पादों या पतली धातु शीट की कठोरता को मापने के लिए उपयुक्त नहीं है। इसका उपयोग मुख्य रूप से कच्चे माल या अर्ध-तैयार उत्पादों, जैसे कच्चा लोहा, अलौह धातु (गैर-555लौह धातु), और कम कठोरता वाले स्टील (जैसे एनील्ड, सामान्यीकृत और टेम्पर्ड स्टील) की कठोरता को मापने के लिए किया जाता है।
आइए देखेंरॉकवेल कठोरता. रॉकवेल कठोरता माप में इंडेंटर के रूप में हीरे के शंकु या कठोर स्टील की गेंद का उपयोग किया जाता है। परीक्षण दबाव एफ की कार्रवाई के तहत, इंडेंटर को सामग्री की सतह में दबाया जाता है। निर्दिष्ट समय बनाए रखने के बाद, मुख्य परीक्षण बल हटा दिया जाता है, प्रारंभिक परीक्षण बल बनाए रखा जाता है, और कठोरता मूल्य की गणना अवशिष्ट इंडेंटेशन गहराई वृद्धि का उपयोग करके की जाती है। वास्तविक माप के दौरान, रॉकवेल कठोरता मान को सीधे परीक्षण मशीन के डायल के माध्यम से पढ़ा जा सकता है।

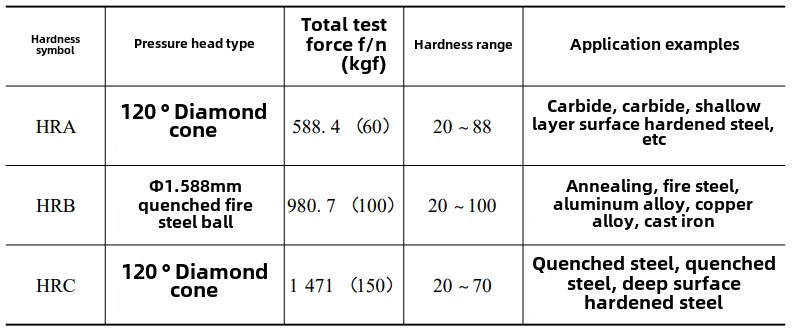

एचआरए, एचआरबी और एचआरसी के बीच अंतर इंडेंटर और प्रयुक्त परीक्षण बल में अंतर में निहित है। विवरण के लिए, कृपया नीचे दी गई तालिका देखें।
वास्तव में, रॉकवेल कठोरता पैमाने को न केवल ए, बी और सी में विभाजित किया गया है, बल्कि डी से के तक भी विभाजित किया गया है। कई अन्य पैमाने भी हैं, जिन्हें विभिन्न सामग्री प्रकार, कठोरता और मोटाई के अनुसार चुना जा सकता है। विवरण के लिए, कृपया जीबी/टी 230 मानक देखें.(एमआईडी चीन में एक शीर्ष सीएनसी प्रिसिजन पार्ट्स प्रसंस्करण कंपनी है। कंपनी के पास परिष्कृत उपकरण, उच्च परिशुद्धता कठिनाई स्तर के हिस्सों की पेशेवर प्रसंस्करण है। विभिन्न प्रकार के चिकित्सा, विमानन, रोबोटिक्स और अन्य उद्योगों के प्रसंस्करण में अच्छा है, और अनुभव का खजाना है।)
रॉकवेल कठोरतामाप में तीव्रता, सरलता, छोटे इंडेंटेशन और बड़ी कठोरता माप सीमा के फायदे हैं। इसका उपयोग तैयार उत्पादों या पतले वर्कपीस को मापने के लिए किया जा सकता है। हालाँकि, डेटा सटीकता, स्थिरता और दोहराव ब्रिनेल कठोरता जितनी अच्छी नहीं है। आमतौर पर नमूना सतह के विभिन्न हिस्सों पर तीन बिंदुओं का परीक्षण करना और सामग्री के रॉकवेल कठोरता मूल्य के रूप में औसत मूल्य लेना आवश्यक है। कठोरता माप की सटीकता सुनिश्चित करने के लिए, रॉकवेल कठोरता आमतौर पर असमान संरचना वाली सामग्रियों को मापने के लिए उपयुक्त नहीं है।(文章来源:iMechanics机械)
